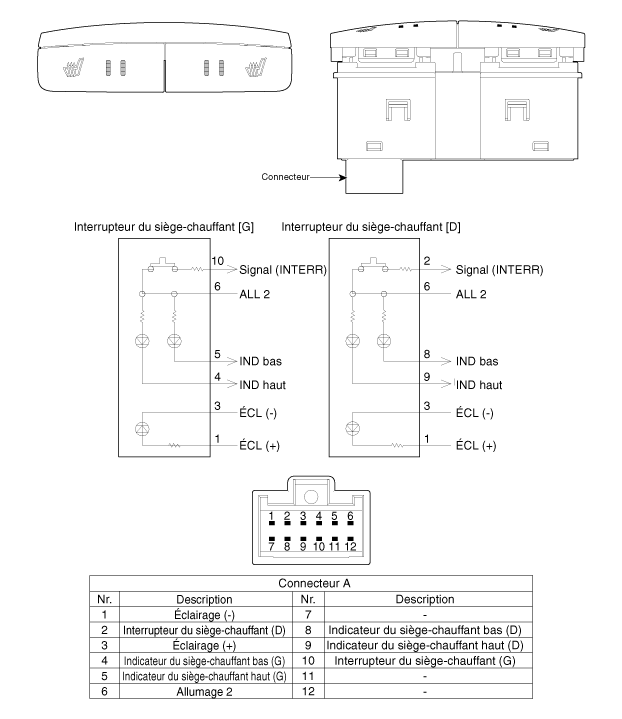

Kia Rio Revue Technique Automobile: Diagrammes schématiques

À interrupteur de chauffage du siège

...
