Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Systeme de freinage / Système ESP (PRogramme de stabilit Électronique) / Composants et emplacement des composants

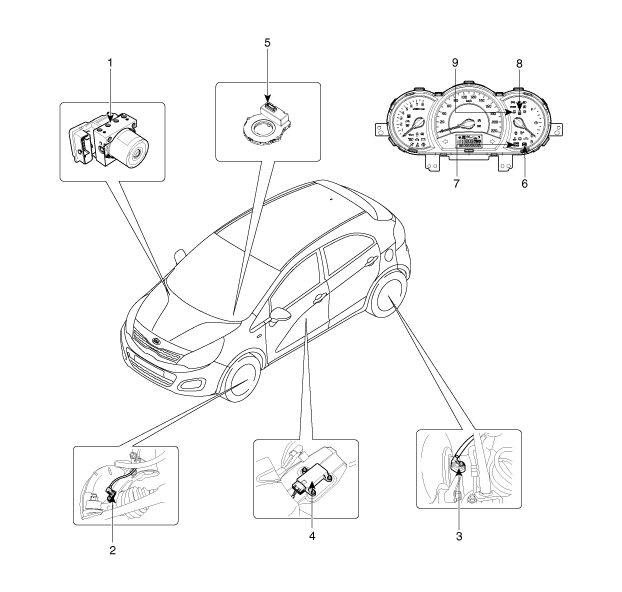

COMPOSANTS

1. Module HECU
2. Capteur de vitesse de roue avant
3. Capteur de vitesse de la roue arrière
4. Capteur G latéral et d’angle de lacet
5. Capteur d’angle de braquage

6. Témoin d’avertissement de l’ABS
7. Témoin d’avertissement EBD/frein de stationnement
8. Témoin ESP OFF
9. Témoin d'avertissement/de fonction ESP
