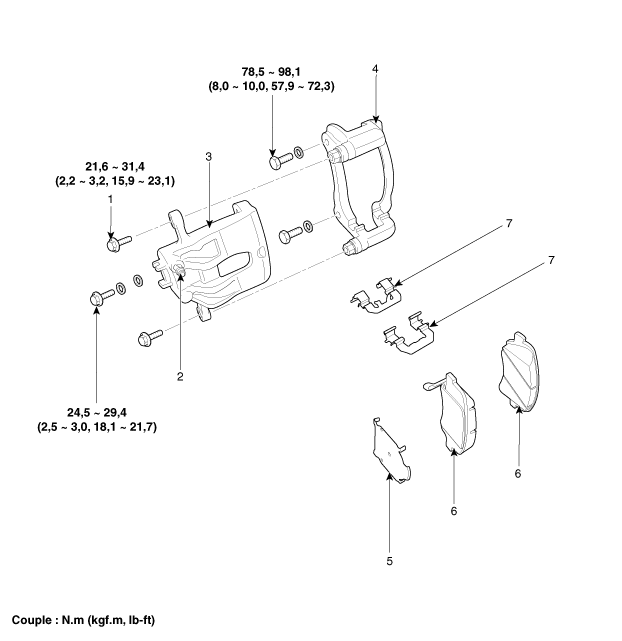

| COMPOSANTS |

|
1. Boulon de la tige de guidage 2. Vis de purge 3. Corps de l'étrier 4. Support de l’étrier |
5. Cale interne de plaquette 6 : Plaquette de frein 7. Goujon de blocage |
Procédures de réparationsProcédures de réparations
DÉPOSE
1.
Enlever la roue arrière et le pneu.
Couple de serrage :
88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)
2.
Retirez le boulon de fixation du capteur de vitesse de ...
