COMPOSANTS |

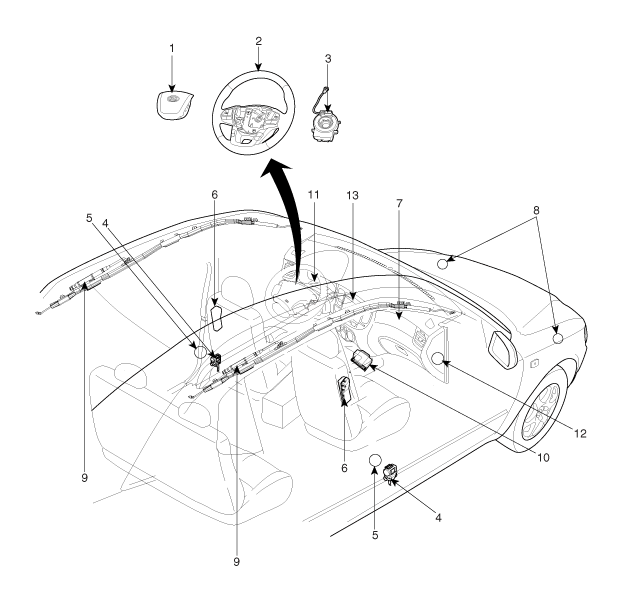

1. Airbag du conducteur (DAB) 2. Volant de direction 3. Ressort spiral 4. Prétendeur de ceinture de sécurité (BPT) 5. Capteur d’impact latéral (SIS) 6. Airbag latéral (SAB) 7. Airbag du passager (PAB) |
8. Capteur d’impact frontal (FIS) 9. Airbag rideau (CAB) 10. Module de commande du système de retenue supplémentaire (SRSCM) 11. Témoin d’avertissement d’airbag 12. Interrupteur PAB ON/OFF 13. Témoin PAB ON/OFF |
emplacement des composants |
À module de COMMANDE DU SYSTÈME DE RETENUE SUPPLÉMENTAIRE (SRSCM) |

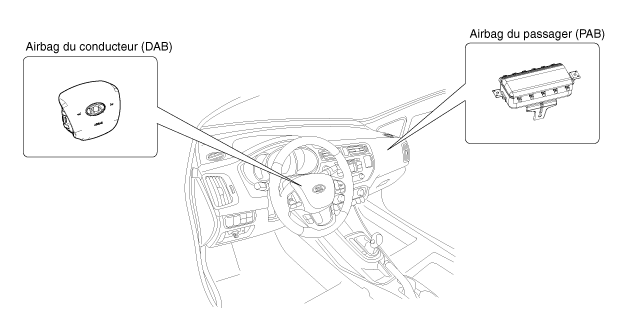

AIRBAG DU CONDUCTEUR (DAB) / AIRBAG DU PASSAGER (PAB) |
airbag latéral (SAB) |
AIRBAG RIDEAU (CAB) |

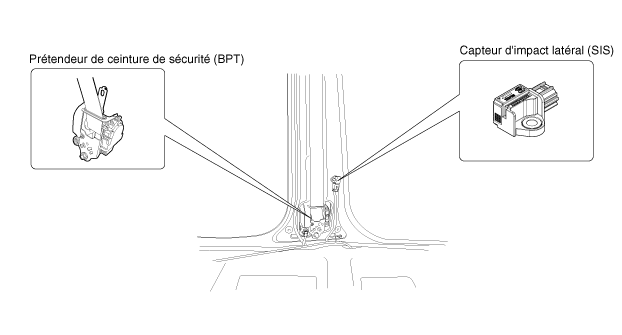

PRÉTENDEUR DE CEINTURE DE SÉCURIT (BPT) / CAPTEUR D'IMPACT LATÉRAL (SIS) |
À CAPTEUR D′IMPACT AVANT (FIS) |
