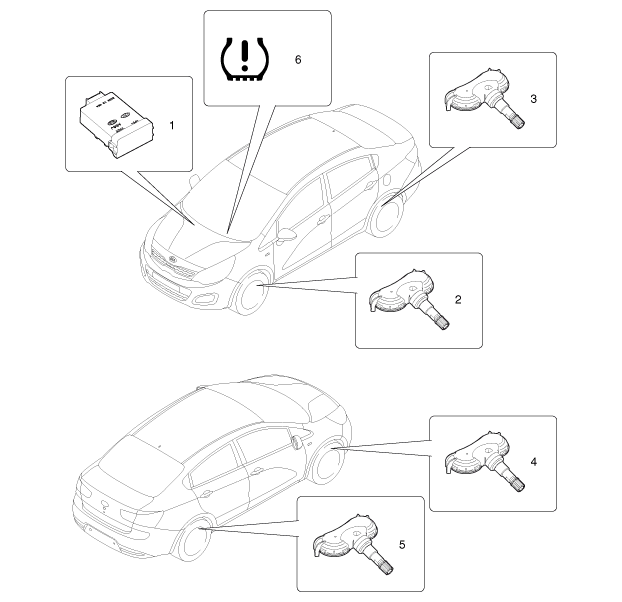

COMPOSANTS

1. RECEPTEUR
2. Capteur TPMS (S1)
3. Capteur TPMS (S4)

4. Capteur TPMS (S2)
5. Capteur TPMS (S3)
6. Lampe sculpture
