| emplacement des composants |

|

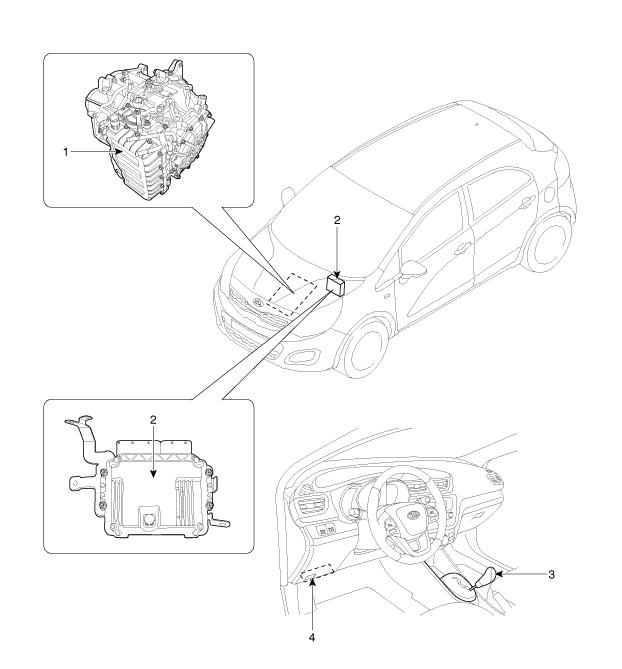

1. Boîte de vitesses automatique 2. Module de commande de la boîte de vitesses (TCM) |
3. Levier de vitesse 4. Connecteur de transmission de données (DLC) |

|

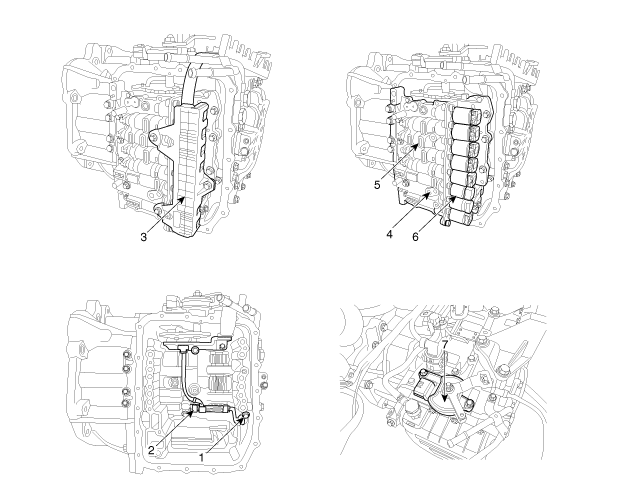

1. Capteur de vitesse d’entrée 2. Capteur de vitesse de sortie 3. Connecteur de l'électrovanne 4. Capteur de température d’huile |
5. Ensemble du corps de soupape 6. Électrovanne 7. Interrupteur de l'inhibiteur |
Diagrammes schématiquesDescription et fonctionnement
Description
La sonde d'oxygène chauffée (HO2S) comprend du zirconium et de l'aluminium et
elle est installée en amont et en aval du pot catalytique du collecteur. La
tension de sortie du capteur varie en fonction du ratio air/carburant.
Le capteur doit être cha ...
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Réservoir
Le réservoir est rempli avec un charbon activé et absorbe les vapeurs dans le
réservoir de carburant. La vapeur de carburant accumulée dans le réservoir est
aspirée dans le collecteur d'admission par l'ECM/PCM lorsque les ...
