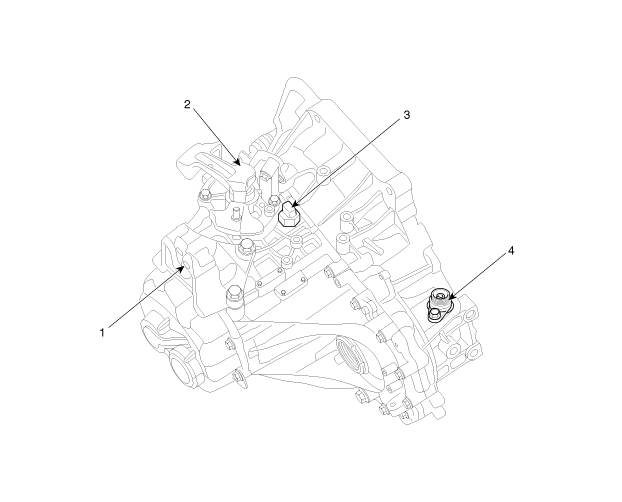

COMPOSANTS |
1. Support de la boîte de vitesses 2. Arbre de commande complet |
3. Interrupteur des feux de recul 4. Compteur de vitesse |
Procédures de réparations
DÉPOSE
1.
Retirez le pneu et la roue arrière.
Couple de serrage :
88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)
2.
Enlevez le câble du frein de stationnement (A) après ...
Composants et emplacement des composants
COMPOSANTS
1. Ensemble du ventilateur de refroidissement et du réservoir
2. Flexible inférieur du radiateur
3. Carter d'air
4. Couvercle supérieur
5. Flexible supérieur du radiateur
6. Goulot de remplissage
7. Support de fixati ...
