Kia Rio Revue Technique Automobile: Composants et emplacement des composants
Kia Rio Revue Technique Automobile / Système de chauffage ventilation et climatisation / Contrôleur / Unité de commande du chauffage et du climatiseur (FATC) / Composants et emplacement des composants

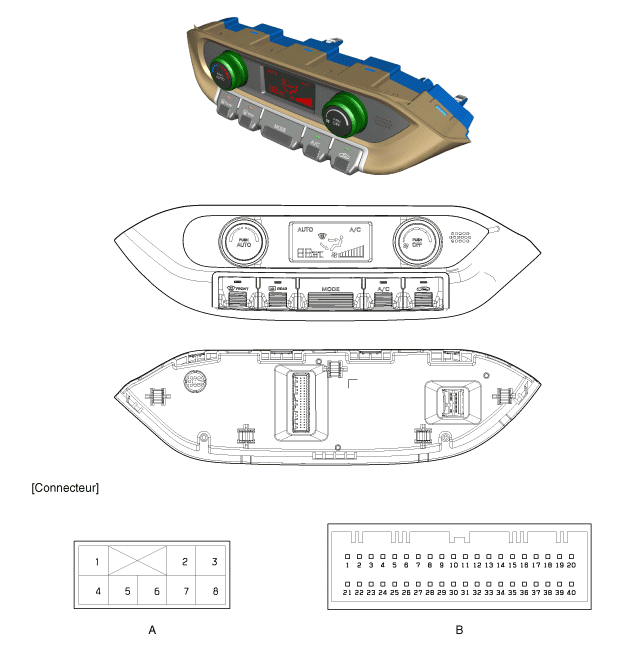

| COMPOSANTS |
FONCTION DES BROCHES DES CONNECTEURS
|
CONNECTEUR |
N° de BROCHE |
Fonction |
CONNECTEUR |
N° de BROCHE |
Fonction |
|
A |
1 |
ALL 2 |
B |
17 |
Hi-Scan (ligne K) |
|
2 |
RHEOSTAT (ÉCL-) |
18 |
CAN "BAS" |
||
|
3 |
Masse du capteur |
19 |
CAN "HAUT" |
||
|
4 |
Batterie (+) |
20 |
masse |
||
|
5 |
Feux arrière (+) |
21 |
Rétroaction de l'actionneur de température |
||
|
6 |
Moteur de soufflerie (+) |
22 |
Rétroaction de l'actionneur de mode |
||
|
7 |
ALL 1 |
23 |
Rétroaction de l'actionneur d'admission |
||
|
8 |
masse |
24 |
Rétroaction de l'actionneur du pied |
||
|
B |
1 |
Actionneur tempéature (FROID) |
25 |
Signal du siège-chauffant (bas) - Conducteur |
|
|
2 |
TActionneur tempéature (CHAUD) |
26 |
Signal du siège-chauffant (haut) - Conducteur |
||
|
3 |
Actionneur de mode (évent) |
27 |
Signal du ionisateur |
||
|
4 |
Activateur de moteur (Désembuage) |
28 |
SIGNAL PROPRE |
||
|
5 |
Actionneur d'admission (Air frais) |
29 |
Diagnostic |
||
|
6 |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
30 |
Sortie sélection verrouillage/déverrouillage |
||
|
7 |
Actionneur du pied (ouvert) |
31 |
Entrée de signal de verrouillage de porte |
||
|
8 |
Actionneur du pied (fermé) |
32 |
Interrupteur de dégivrage arrière (bas) |
||
|
9 |
Signal d’activation d’indice de température positif (basse) |
33 |
HTD (indicateur dégivrage arrière) |
||
|
10 |
RELAIS PTC N° 2 |
34 |
Sortie détente (+) |
||
|
11 |
RELAIS PTC N° 3 |
35 |
Vref (+5 V) |
||
|
12 |
SCK désembuage |
36 |
Photocapteur (-) |
||
|
13 |
Données désembuage |
37 |
Capteur de température de l'évaporateur (+) |
||
|
14 |
Température de désembuage |
38 |
Capteur de température ambiante (+) |
||
|
15 |
Mosfet d'alimentation (PORTE) |
39 |
ENTRÉE ECV |
||
|
16 |
Mosfet de puissance (Rétroaction vidange) |
40 |
SORTIE ECV |
Diagrammes schématiques
Diagrammes Schématiques
...
