COMPOSANTS

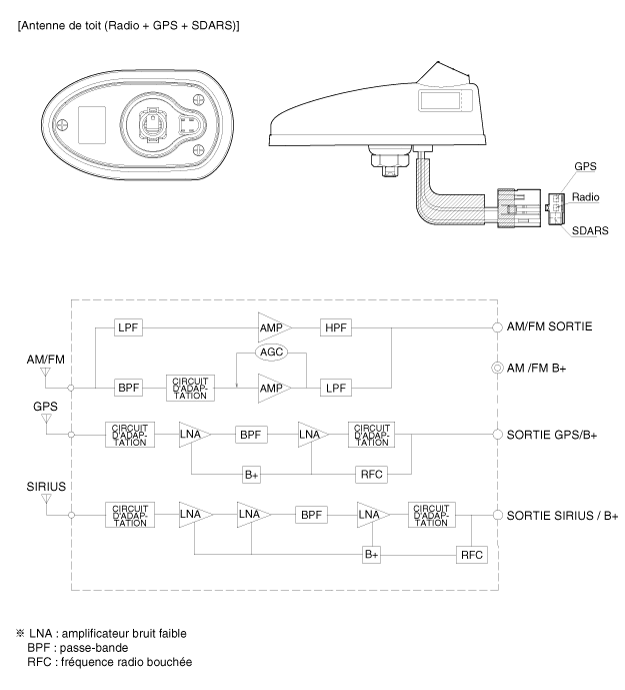

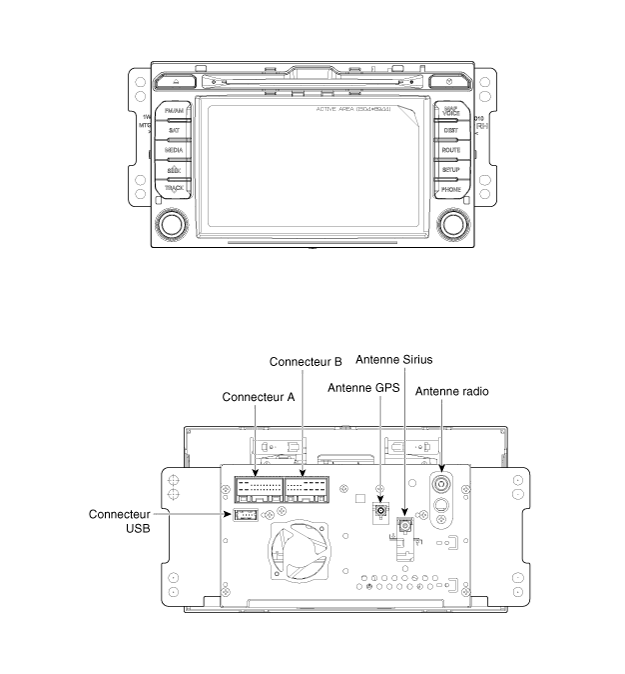

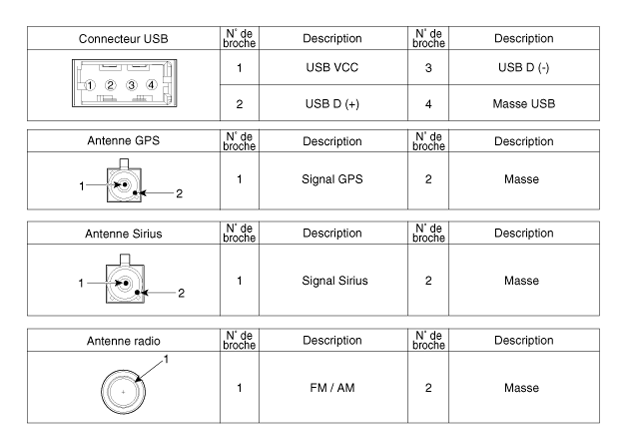

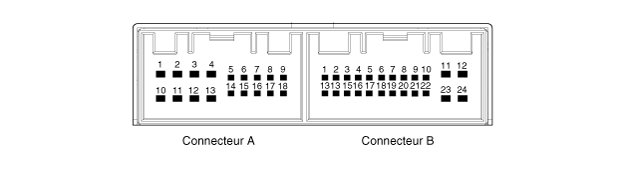

Connecteur de l'unité de tête AVN (A/V et Navigation)

NON	CONNECTEUR A	CONNECTEUR B
1	Haut-parleur arrière gauche -	-
2	Haut-parleur avant gauche -	-
3	Haut-parleur avant droit -	-
4	Haut-parleur arrière droit -	-
5	Masse caméra vue arrière	Interrupteur de commande à distance
6	Alimentation caméra vue arrière	-
7	ALT_L	-
8	clairage +	Vidéo AUX
9	Position R	AUX Audio D
10	Haut-parleur arrière gauche -	Masse audio AUX
11	Haut-parleur avant gauche -	MIC +
12	Haut-parleur avant droit -	AUDIO
13	Haut-parleur arrière droit -	BATTERIE +
14	Masse de la vidéo de la caméra vue arrière	-
15	Alimentation vidéo de la caméra vue arrière	A/V arrière
16	Déverrouillage portière	Position P
17	clairage +	VITESSE
18	Alimentation de l'antenne	lectrode de masse
19		Masse vidéo AUX
20		AUX_Détection
21		AUX Audio G
22		MIC +
23		masse
24		masse

Procédures de réparation

DÉPOSE Unité de tête AVN • Faites attention de ne pas rayer le tableau de bord ...
