Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / À interrupteur multifonctions / Composants et emplacement des composants

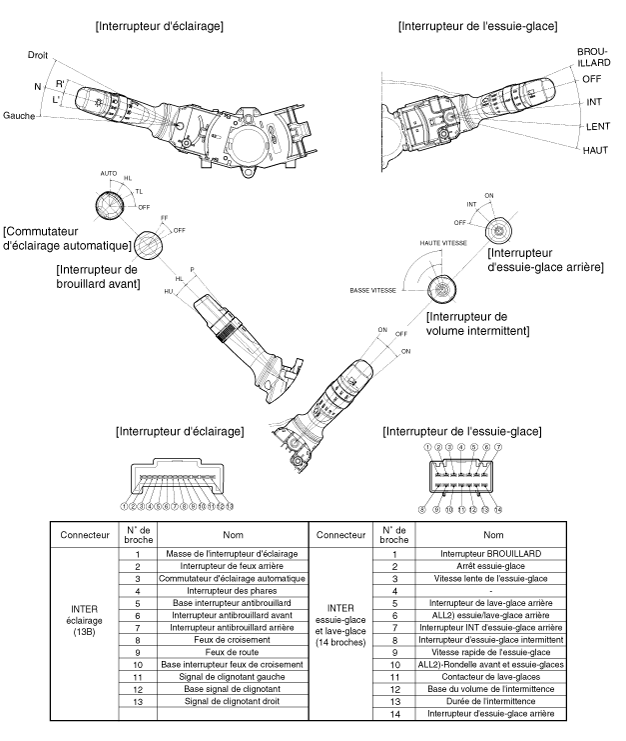

COMPOSANT(1)

※ Ordre d'installation : A → B → C → D → E

1. L'arbre de la colonne de direction.
2. Interrupteur d’éclairage
3. Interrupteur de l’essuie-glace et du lave-glace

4. Vis
5. Capteur d’angle de braquage
6. Contacteur tournant

COMPOSANT (2)

Spécifications

Spécifications Élément Spécifications Tension nominale 12 V CC Plage de la température de fonctionnement ...

Procédures de réparation

Contrôle CONTRÔLE DE L′INTERRUPTEUR D′ ÉCLAIRage En plaçant l'interrupteur multi-fonctions.dans chacune des positions, assurez-vous qu'il y ait une continuité e ...
