Kia Rio Revue Technique Automobile: Procédures de réparations

Kia Rio Revue Technique Automobile / Système de transmission manuelle / Manual Transaxle Control System / Interr. feux de recul / Procédures de réparations

CONTRÔLE

1.	Débranchez le connecteur de l'interrupteur des feux de recul (A).

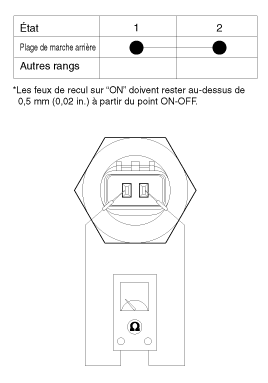

2.	Contrôlez la continuité entre les bornes 1 et 2 de l’interrupteur des feux de recul. Lorsque le levier de vitesses est en marche arrière, il doit y a avoir une continuité.

3.	Si nécessaire, réparez ou remplacez l'interrupteur des feux de recul.

REMPLACEMENT

1.	Débranchez le connecteur de l'interrupteur des feux de recul (A).

2.	Déposez l'interrupteur des feux de recul (A).

Remplacez par un nouveau et installez l'interrupteur des feux de recul.

Couple de serrage :

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)

Spécifications

Spécifications 1. Tension de fonctionnement : 10 ~ 15 V CC 2. Force de fonctionnement : 3,0 kg Max. 3. B ...
