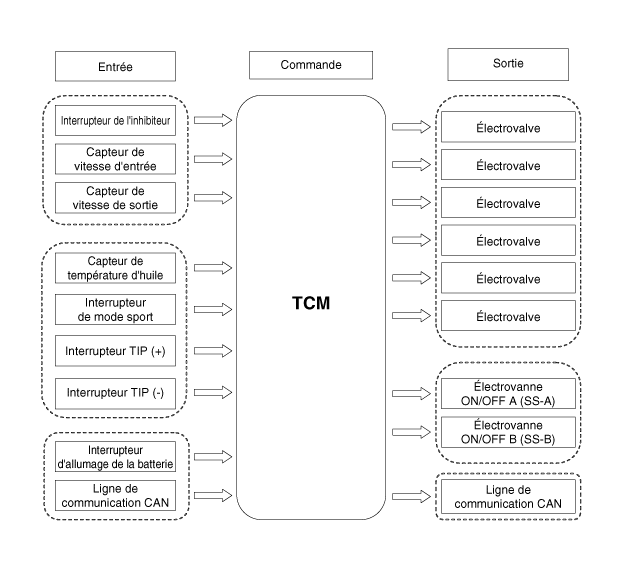

| Schéma du circuit |

Procédures de réparations
Composants et emplacement des composantsComposants et emplacement des composants
COMPOSANTS
1. Boulon de la tige de guidage
2. Vis de purge
3. Corps de l'étrier
4. Support de l’étrier
5. Cale interne de plaquette
6 : Plaquette de frein
7. Goujon de blocage
...
Procédures de réparations
Dépose et pose
1.
Débranchez la borne négative de la batterie en premier, puis la borne
positive.
Couple de serrage
Borne (+) :
7,8 ~ 9,8 N·m (0,8 ~ 1,0 kgf·m, 5,8 ~ 7,2 lb·ft)
Borne (-) (s ...
