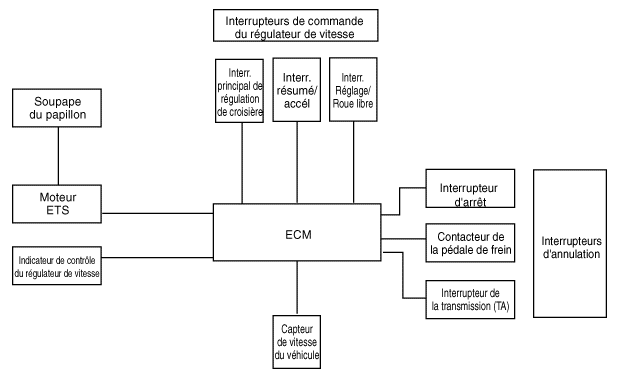

| DIAGRAMME FONCTIONNEL DU SYSTÈME |

| Composants | Fonction | |
| Capteur de vitesse du véhicule | Convertit la vitesse du véhicule en pulsation | |
| ECM | Reçoit des signaux du capteur et des interrupteurs de commande; | |
| Indicateur de régulation de vitesse | S'allume quand l'interrupteur principal de régulation de vitesse est ON
		(intégré au groupe d'instruments) | |
| Interrupteurs de régulation de vitesse | À interrupteur principal de régulation de vitesse | Interrupteur d'alimentation électrique de la commande de vitesse automatique |
| À interrupteur REPRISE/ACCEL | Commande les fonctions de la commande de vitesse automatique avec l'interrupteur
		de reprise/accélération (interrupteur de réglage/roue libre). | |
| Interrupteur de réglage/roue libre | ||
| À interrupteurs d′annulation | À interrupteur d′annulation | Envoie des signaux d'annulation à l'ECM. |
| Interrupteur de la pédale de frein | ||
| Interrupteur de plage de la boîte de vitesse (A/T) | ||
| MOTEUR ETS (SYSTÈME DU PAPILLON LECTRONIQUE) | Règle la soupape du papillon sur l′ouverture définie par l′ECM. | |
 Description et fonctionnement
Description et fonctionnementComposants et emplacement des composants


		COMPOSANTS




		1.Bague élastique
		2. Roulement
		3. Articulation
		4. Couvercle pare-poussière du disque de frein



		5. Ensemble du moyeu de roue
		6. Disque de frein de roue
		7. Vis de fixation du disque de frein


 ...

Diagrammes schématiques


		Schéma du circuit


		Connecteur de faisceau




		N° de broche


		DESCRIPTION


		REMARQUE




		1


		-







		2


		-







		3


		-






 ...
