Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Systeme de freinage / Systeme de freinage / Frein tambour arrière / Composants et emplacement des composants

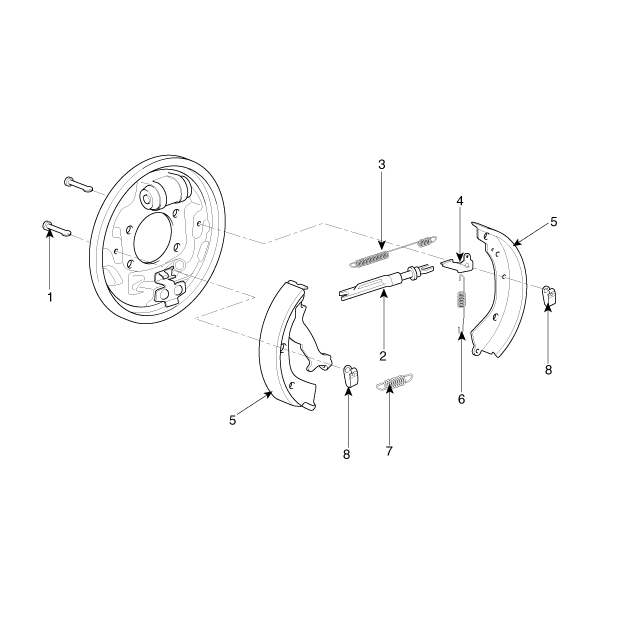

COMPOSANTS

1. Pivot de blocage du segment
2. Régleur du sabot
3. Ressort de rappel supérieur
4. Levier de réglage

5. Segment
6. Ressort de réglage
7. Ressort de rappel inférieur
8. Ressort de blocage de segment

Procédures de réparations

DÉPOSE • L'inhalation répétée de poussière de plaquette de frein, quelle ...
