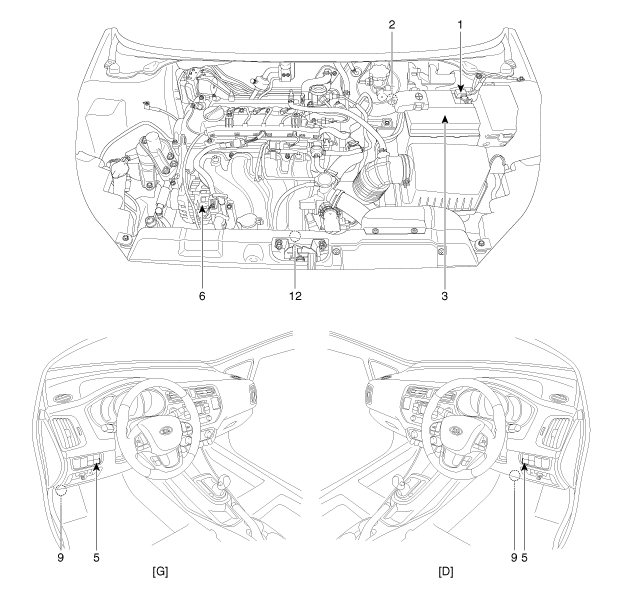

emplacement des composants |
1. Capteur de batterie 2. Capteur de dépression du servofrein (BBVPS) 3. Batterie AGM 4. Convertisseur CC/CC 5. Interrupteur ISG OFF 6. Alternateur |
7. Démarreur 8. Interrupteur point mort 9. Interrupteur d'embrayage 10. Interrupteur de portière 11. Interrupteur de la ceinture de sécurité 12. Interrupteur de capot |
1. Capteur de batterie 3. Batterie AGM |
2. Capteur de dépression du servofrein (BBVPS) |
|
|
4. Convertisseur CC/CC |
5. Interrupteur ISG OFF |
|
|
6. Alternateur |
7. Démarreur |
|
|
8. Interrupteur point mort |
9. Interrupteur d'embrayage |
|
|
10. Interrupteur de portière |
11. Interrupteur de la ceinture de sécurité |
|
|
12. Interrupteur de capot |
|
|
Description et fonctionnement
Description
Le système de charge comprend une batterie, un alternateur avec un régulateur
intégré et le témoin indicateur de charge et un câble.
L′alternateur comprend des diodes intégrées dont le rôle est de transformer
le courant alternatif en courant continu. ...
Procédures de réparations
CONTRÔLE
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Débranchez le connecteur d'électrovanne.
3.
Mesurez la résistance entre la borne de signal du capteur et la borne
de la masse ...
