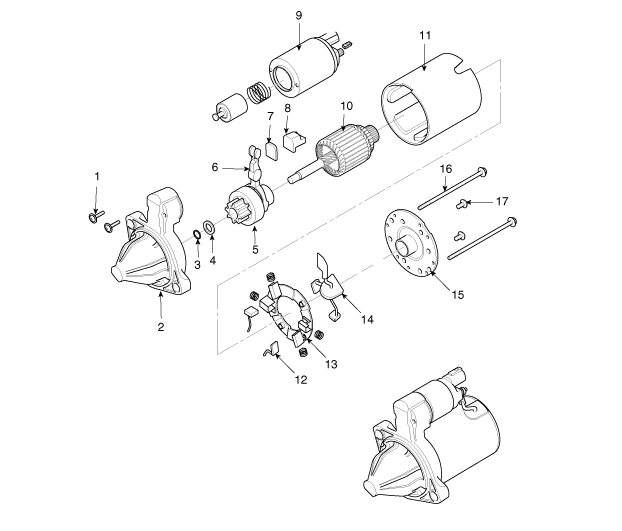

| COMPOSANTS |

|
1. Vis 2. Support avant 3. Bague d'arrêt 4. Butée 5. Embrayage à roue libre 6. Levier 7. Plaque du levier 8. Garniture du levier 9. Interrupteur magnétique |
10. Armature 11. Fourchette 12. Balai (-) 13. Porte-balais 14. Balai (+) 15. Support arrière 16. Boulons passants 17. Vis |
Demarreur
