Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système mécanique du moteur / Ensemble de la culasse / Composants et emplacement des composants

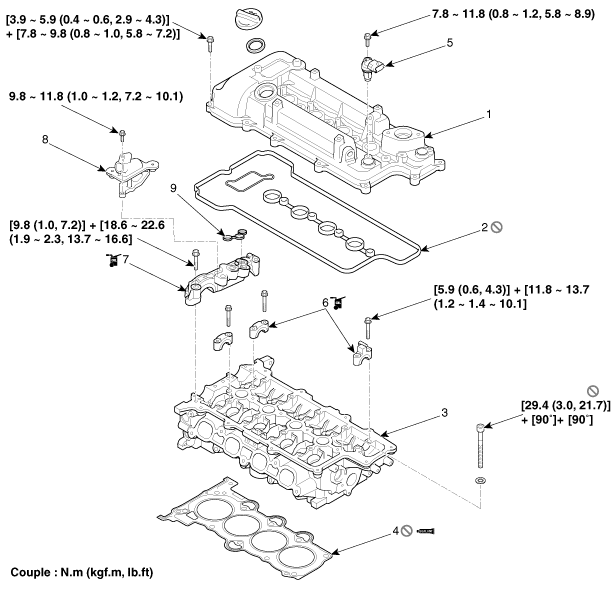

COMPOSANTS

1. Couvre-culasse
2. Joint du carter de culasse
3. Ensemble de la culasse
4. Joint de la culasse
5. Capteur de position de l’arbre à cames

6. Chapeau du roulement de l’arbre à cames
7. Chapeau de palier avant de l’arbre à cames
8. Adaptateur OCV (soupape commande d'huile)
9. Joint torique

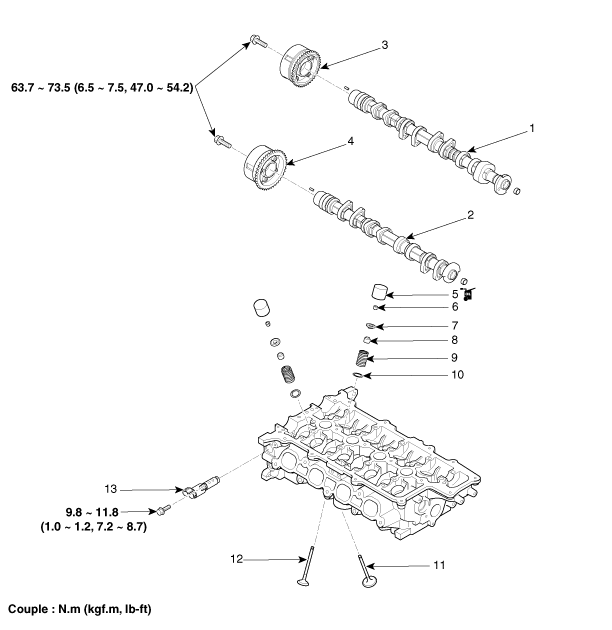

1. Arbre à cames d'échappement
2. Arbre à cames d'admission
3. CVVT d'échappement
4. CVVT d'admission
5. Régleur de jeu mécanique (MLA)
6. Verrouillage de retenue
7. Retenue

8. Joint de la tige de soupape
9. Ressort de soupape
10. Siège du ressort de soupape
11. Soupape d’admission
12. Soupape d’échappement
13. Vanne de contrôle de l'huile (OCV)

Procédures de réparations
