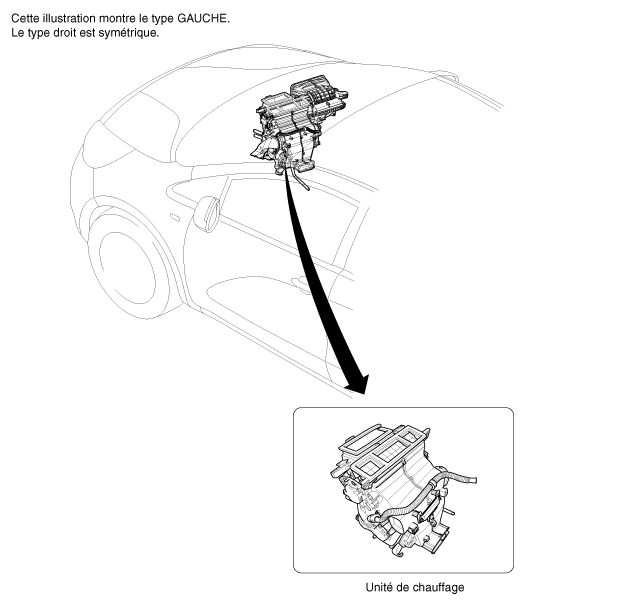

EMPLACEMENT DES COMPOSANTS

COMPOSANTS

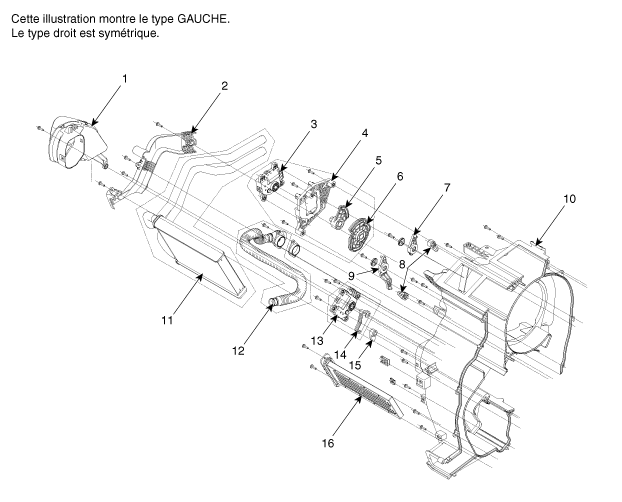

1. Conduite de liquide d'arrosage (gauche)
2. Recouvrement du tuyau du dispositif de chauffage
3. Activateur de commande de mode
4. Support de l'activateur de commande de mode
5. Levier du mode de désembuage (FATC)
6. Levier principal de commande de mode (MANUEL)
7. Levier auxiliaire d'aération
8. Levier de volet d'aération

9. Levier auxiliaire du pied
10. Boîtier du dispositif de chauffage (G)
11. Noyau du dispositif de chauffage
12. Flexible d'aspirateur
13. Actionneur de commande de température
14. Levier de l'actionneur de commande de température
15. Levier de volet de température
16. Noyau du dispositif de chauffage PTC

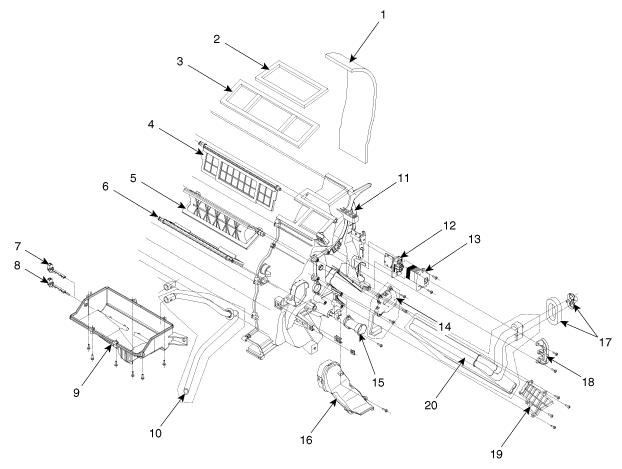

1. Plaquette NVH
2. Joint du désembueur
3. Joint d'évent
4. Volet d'évent/du désembueur
5. Volet du pied
6. Volet de température
7. Recouvrement de l'orifice du capteur de température de l'évaporateur
8. Capteur de température de l'évaporateur
9. Carter inférieur du chauffage
10. Flexible de vidange

11. Boîtier du dispositif de chauffage (D)
12. Résistance de soufflerie (MANUEL)
13. Mosfet de puissance (FATC)
14. Actionneur du pied (avec système de désembuage auto)
15. Flexible du boîtier de refroidissement
16. Conduite de liquide d'arrosage (gauche)
17. Joint d’étanchéité à flasque
18. Clip de la bride de l'évaporateur
19. Couvercle du noyau de l'évaporateur
20. Noyau de l'évaporateur
