Kia Rio Revue Technique Automobile: Composants et emplacement des composants

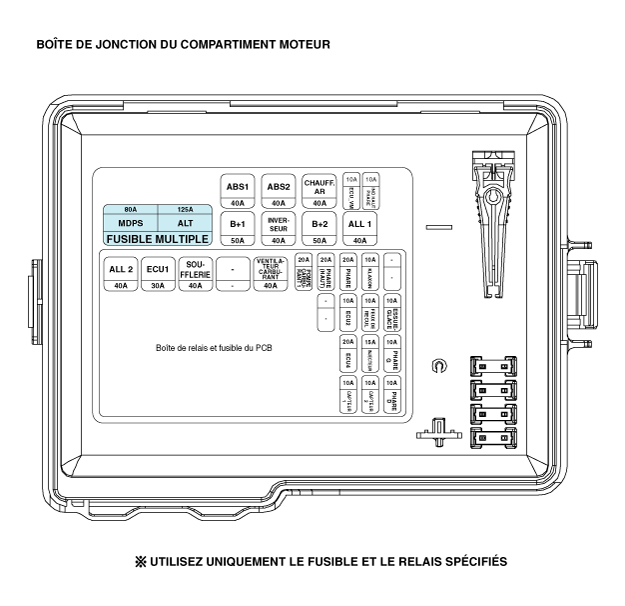

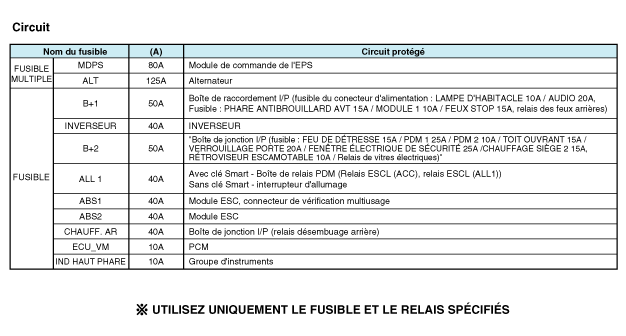

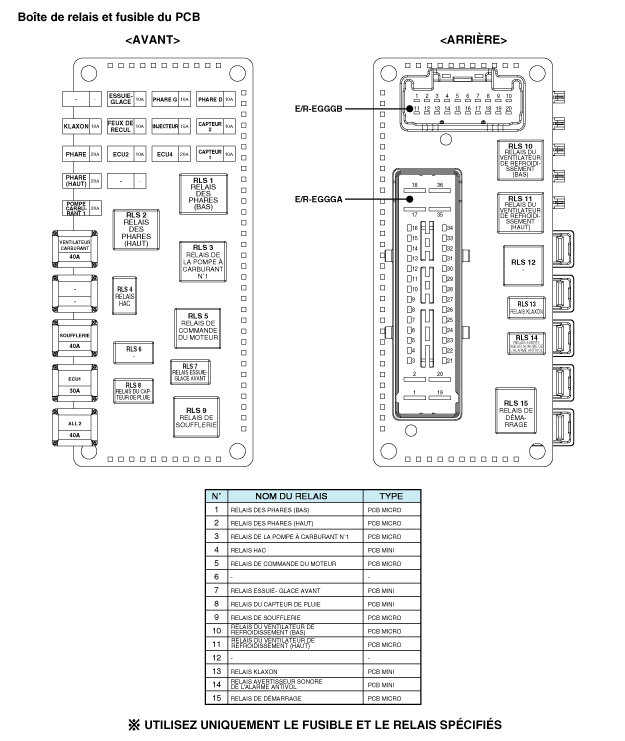

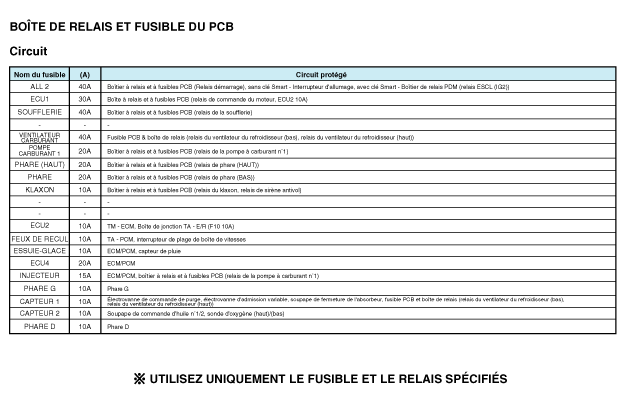

Boîte de relais (Compartiment moteur)

...
