| EMPLACEMENT DES COMPOSANTS |

|

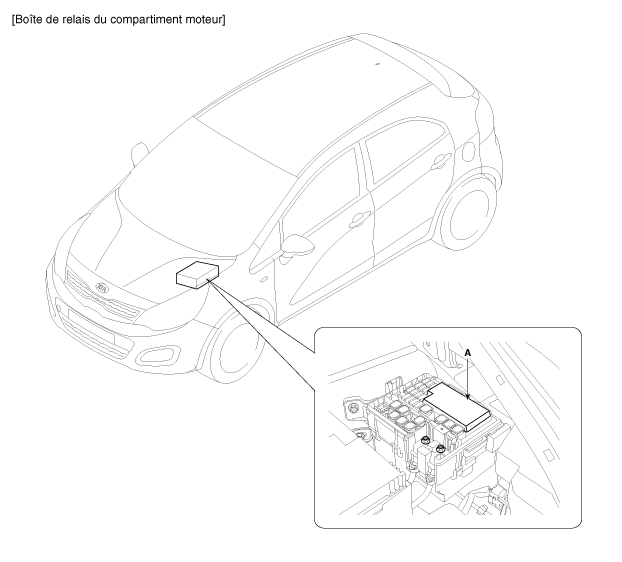

1. Ensemble de boîte à relais et à fusibles PCB (phare haut/bas, pompe à
carburant n°1, HAC, commande du moteur, essuie-glace avant, capteur de pluie,
soufflerie, ventilateur de refroidissement haut/bas, klaxon, avertisseur
d'alarme antivol, relais du démarrage) |

Diagrammes schématiques
Schéma du circuit
N°
Connecteur A (26 fiches)
N°
Connecteur B (16 fiches)
N°
Connecteur C (22 fiches)
1
VBAT_CHARGE
1
C_CAN_B
1
...
Procédures de réparations
CONTRÔLE
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur HO2S.
3.
Mesurez la résistance entre les bornes HO2S 2 et 5 [B1/S1].
4.
Mesurez la r ...
