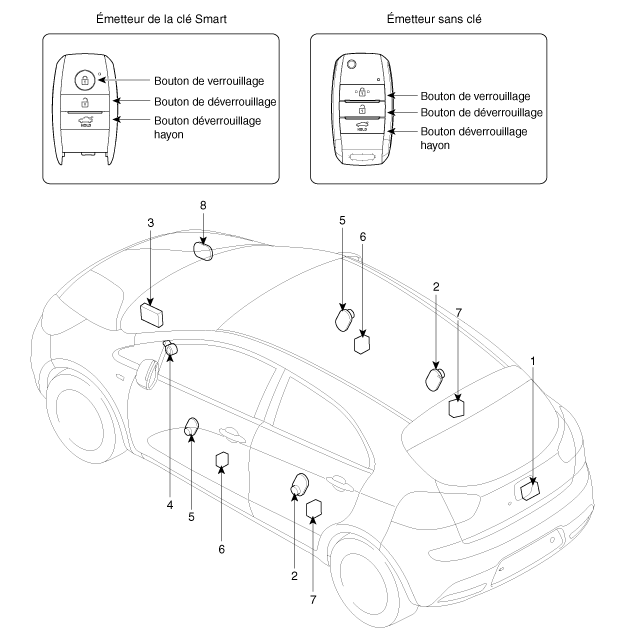

| EMPLACEMENT DES COMPOSANTS |

|
1. Actionneur et interrupteur du hayon 2. Interrupteur de la portière arrière 3. Module de commande de la carrosserie 4. Interrupteur d’avertissement de clé |
5. Interrupteur de la porte avant 6. Actionneur et interrupteur du verrouillage de la porte avant 7. Actionneur et interrupteur du verrouillage de la porte arrière 8. Avertisseur antivol (5 portes) |
