Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Ceinture de sécurité / Composants et emplacement des composants

COMPOSANTS

(Avant)

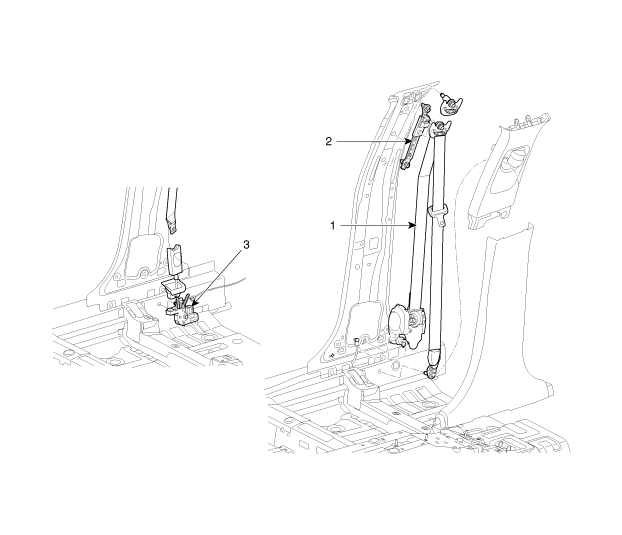

(5 portes, 4 portes)

1. Ceinture de sécurité avant
2. Système de réglage de la hauteur

3. Prétendeur d'ancrage de la ceinture de sécurité avant (NA : Amérique du Nord )

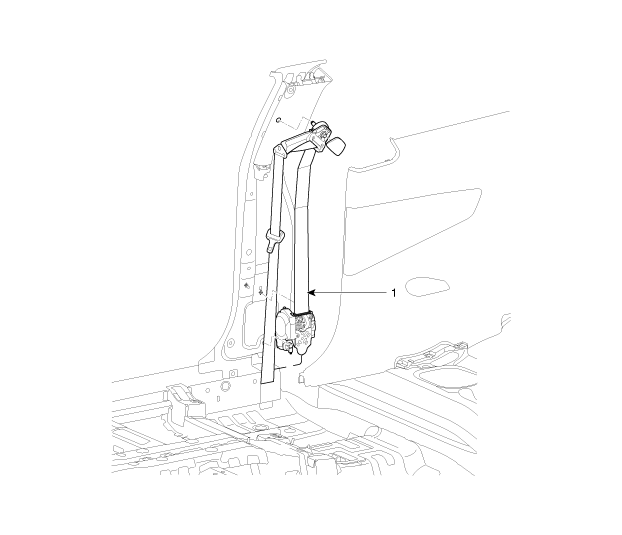

[3 portes]

1. Ceinture de sécurité avant

(Arrière)

(5 portes, 3 portes)

1. Ceinture de sécurité de siège arrière
2. Boucle ceinture de sécurité arrière [G]

3. Boucle ceinture de sécurité arrière [D]

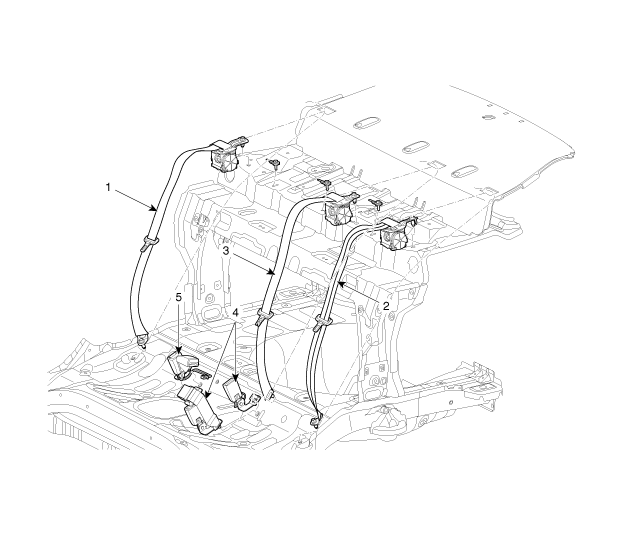

(4 portes)

1. Ceinture de sécurité arrière [D]
2. Ceinture de sécurité arrière [G]
3. Ceinture de sécurité de siège arrière [Centrale]

4. Boucle ceinture de sécurité arrière [G]
5. Boucle ceinture de sécurité arrière [D]
