Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système mécanique du moteur / Bloc-cylindres / Composants et emplacement des composants

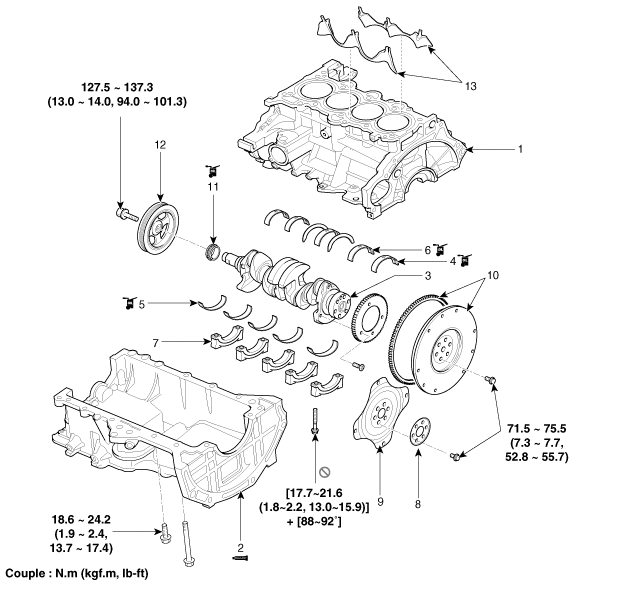

COMPOSANTS

1. Bloc-cylindres
2. Châssis en forme d'échelle
3. Vilebrequin
4. Roulement supérieur du vilebrequin

5. Roulement inférieur du vilebrequin
6. JET D`ENGRENAGE
7. Chapeau de roulement principal
8. Plaque d'adaptateur

9. Plaque d'entraînement
10. Volant
11. Pignon de l’arbre à cames
12. Poulie du vilebrequin
13. Insert de chemise d'eau

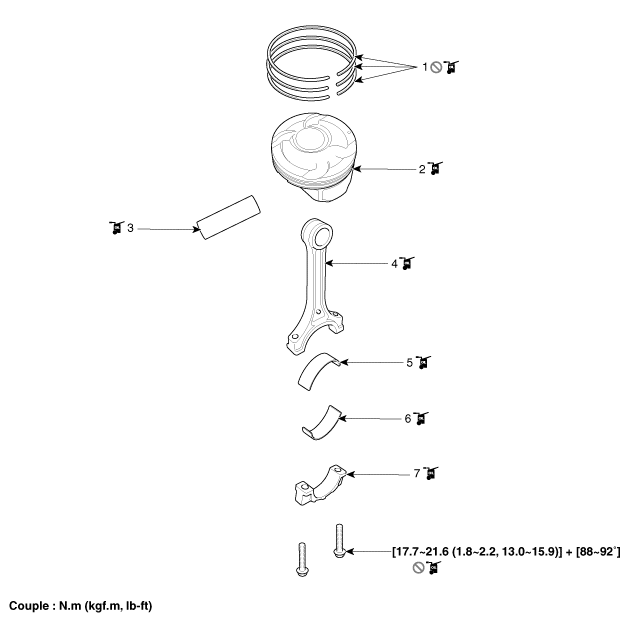

1. Segment de piston
2. Piston
3. Axe du piston
4. Bielle

5. Roulement supérieur de la bielle
6. Roulement inférieur de la bielle
7. Chapeau du roulement de bielle
