REMPLACEMENT

Enlevez la roue et le pneu avant.

Couple de serrage:

88,3 ~ 107,9 N.m (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)

Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant.

Enlevez le flexible de frein (A) et le support du capteur de vitesse de la roue (B) de l'ensemble de la jambe de force avant en desserrant les boulons de fixation.

Couple de serrage:

(A,B) 7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,7 lb-ft)

Déposez le raccord de barre stabilisatrice (B) de l'ensemble de la traverse (A) en desserrant l'écrou.

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,8 lb-ft)

Déposez le couvercle (A) et dévissez l'écrou du montant (B).

Couple de serrage:

49,0 ~ 68,6 N·m(5,0 ~ 7,0 kgf.m, 36,2 ~ 50,6 lb·ft)

Déconnectez la jambe de force avant (A) avec l’essieu avant (B) en desserrant les boulons et les écrous.

Couple de serrage:

137,3 ~ 156,9 N.m (14,0 ~ 16,0 kgf.m, 101,3 ~ 115,7 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Serrez au couple spécifié à la position courbe du véhicule

•	Fixez la tige du renfort et serrez l'écrou

Démontage et remontage

1.	Compressez le ressort hélicoïdal avec un compresseur raidisseur de resssort. Ne comprimez pas le ressort plus que nécessaire.

Desserrer l'écrou de blocage.

Couple de serrage:

49,0 ~ 68,6 N·m(5,0 ~ 7,0 kgf.m, 36,2 ~ 50,6 lb·ft)

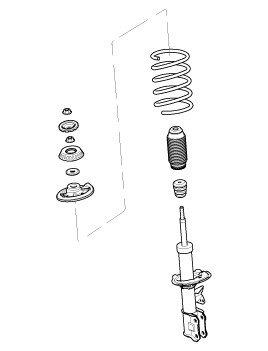

3.	Démontez les composants de l'ensemble de l'amortisseur avant à la suite. (Reportez-vous aux composants de l'ensemble de l'amortisseur avant)

4.	Le remontage est réalisé dans l′ordre inverse du démontage.

CONTRÔLE

1.	Vérifiez si les composants sont endommagés ou déformés.

2.	Comprimez et étendez la tige du piston (A) et vérifiez qu'il n'y a aucune résistance anormale ou bruit anormal pendant le fonctionnement.
