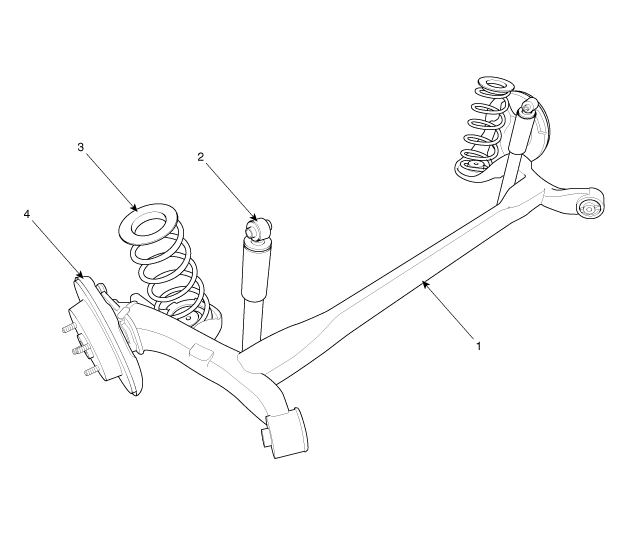

emplacement des composants |
1. L'axe de torsion arrière 2. Amortisseur |
3. Ensemble du ressort hélicoïdal 4. Disque arrière |
Procédures de réparations
CONTRÔLE
1.
Tournez l'interrupteur d'allumage sur OFF.
2.
Débranchez le connecteur d'électrovanne.
3.
Mesurez la résistance entre la borne de signal du capteur et la borne
de la masse ...
Spécifications
SPÉCIFICATION
ACCELERATEUR
Position
Tension de sortie (V)
APS 1
APS 2
C.T
0,7 ~ 0,8
0,29 ~ 0,46
W.O.T
3,85 ~ 4,35
1,93 ~ 2,18
...
