Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Arbre de Transmission et Essieu / Arbre de transmission / Soufflet du BJ / Composants et emplacement des composants

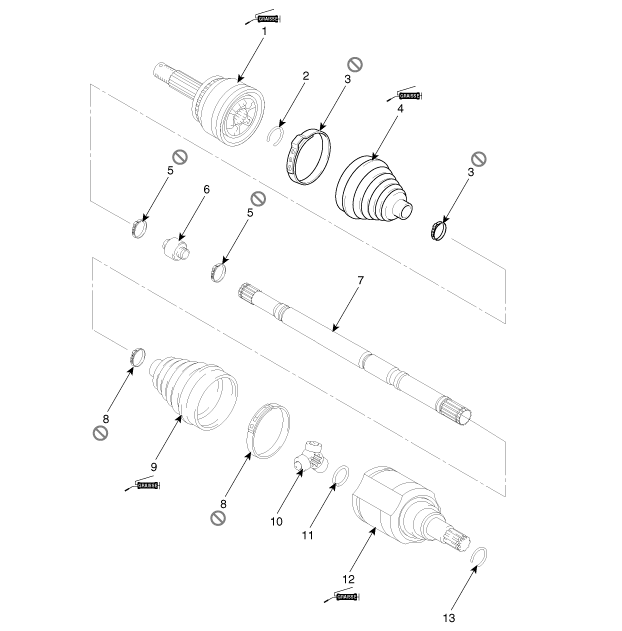

COMPOSANTS

1. Ensemble du joint birfield
2. Circlip
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ

9. Pare-poussière TJ
10. Croisillon
11. Anneau élastique
12. Pare-poussière TJ

13. Circlip

Procédures de réparations

REMPLACEMENT 1. Déposez l’arbre de transmission avant. Voir le groupe DS - "Arbre de transmission avant") 2. Déposez ...
