Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique du moteur / Système de charge / Alternateur / Composants et emplacement des composants

COMPOSANTS

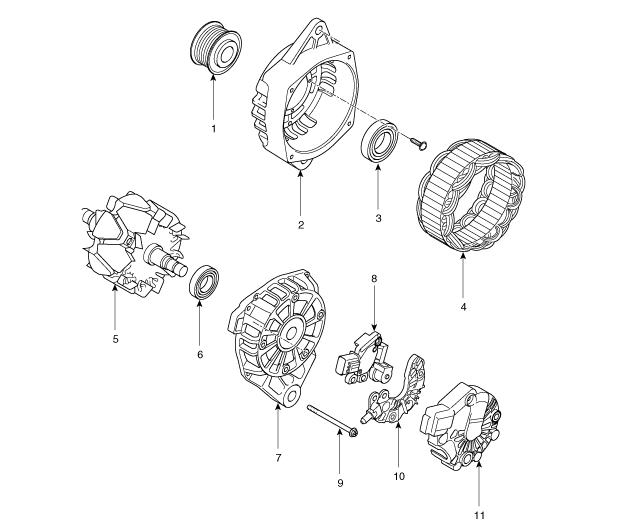

[Sans OAD]

1. Poulie
2. Carter avant
3. Roulement avant
4. Stator
5. Rotor

6. Roulement arrière
7. Carter arrière
8. Régulateur
9. Boulon passant
10. Ensemble du redresseur
11. Couvercle arrière

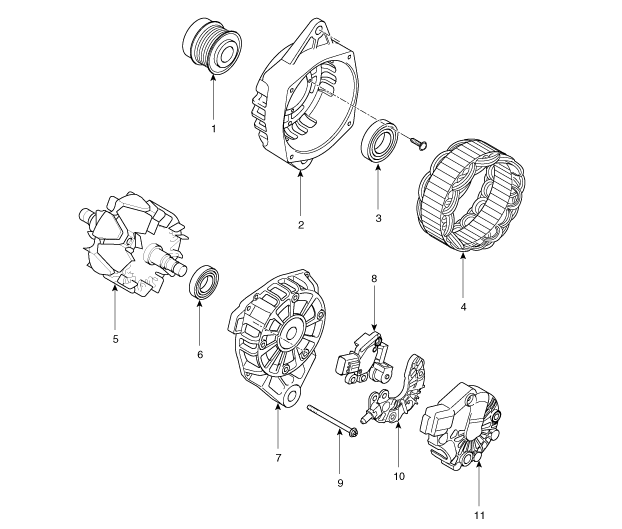

[Avec OAD]

1. Poulie OAD (découpleur de l'alternateur roue libre)
2. Carter avant
3. Roulement avant
4. Stator
5. Rotor

6. Roulement arrière
7. Carter arrière
8. Régulateur
9. Boulon passant
10. Ensemble du redresseur
11. Couvercle arrière

Procédures de réparations

Dépose et pose 1. Débranchez la borne négative de la batterie en premier, puis la borne positive. Couple de serrage Bo ...
