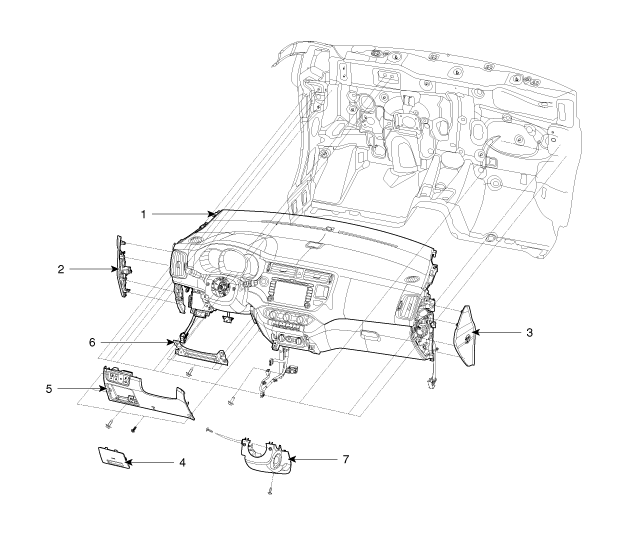

Composants (1) |
1. Tableau de bord principal 2. Revêtement latéral du tableau de bord [G] 3. Revêtement latéral du tableau de bord [D] 4. Couvercle de la boîte à fusibles |
5. Panneau inférieur du tableau de bord 6. Panneau de l'appuie-genoux 7. Revêtement inférieur de la colonne de direction |

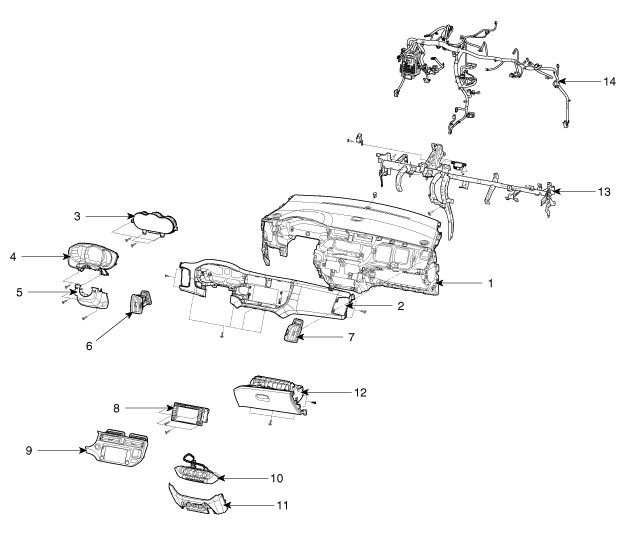

COMPOSANTS (2) |
1. Recouvrement du tableau de bord principal 2. Panneau supérieur du tableau de bord 3. Tableau de bord 4. Panneau frontal du groupe d’instruments 5. Revêtement inférieur de la colonne de direction 6. Conduit de la bouche d’air latérale [G] 7. Conduit de la bouche d’air latérale [D] |
8. Audio 9. Panneau de la console centrale 10. Unité de commande de chauffage 11. Rembourrage central anti-collision 12. Boîte à gants 13. Traverse d’auvent 14. Faisceau de câblage principal |
Diagrammes schématiques
Diagramme de circuit - ABS
(1)
Diagramme de circuit - ABS
(2)
Diagramme de circuit - ABS
(3)
Diagramme de circuit - ABS
(4)
ENTRÉE/SORTIE DU CONNECTEUR
ABS
Borne du connecteur
...
Pour augmenter la vitesse réglée
■ Type A
■ Type B
Procédez de l'une de ces façons :
Relevez le levier (1) (sur RES+) et tenez-le relevé. Le véhicule accélèrera.
Le véhicule accélèrera. Relâchez le bouton lorsque la vitesse voulue est atteinte.
Relevez le levier (1) (sur RES+) et relâchez-le immédiate ...
