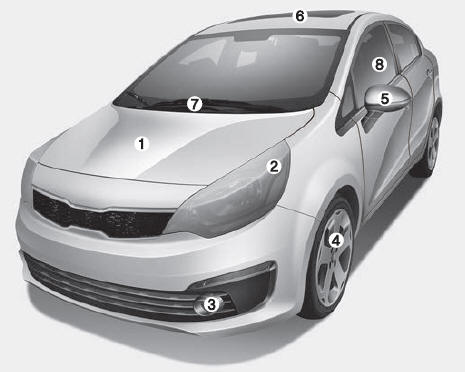

■ Avant - 4 porte
'

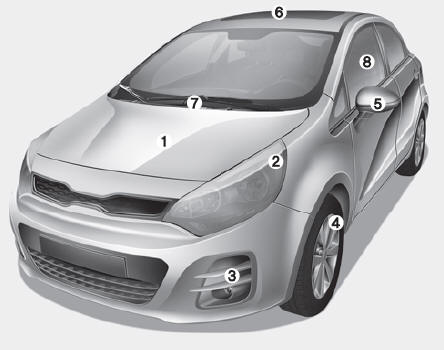

■ Avant - 5 porte
1. Capot
2. Phare
3. Feu antibrouillard
4. Pneus et jantes
5. Rétroviseur extérieur
6. Toit ouvrant
7. Lame d'essuie-glace du pare-brise
8. Glaces

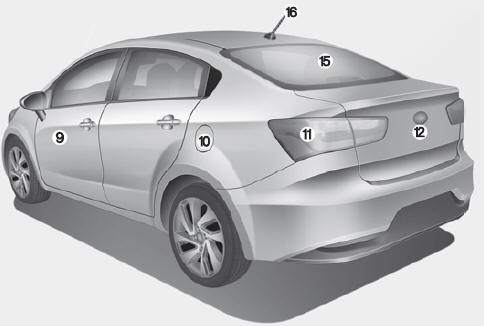

■ Arrière - 4 porte

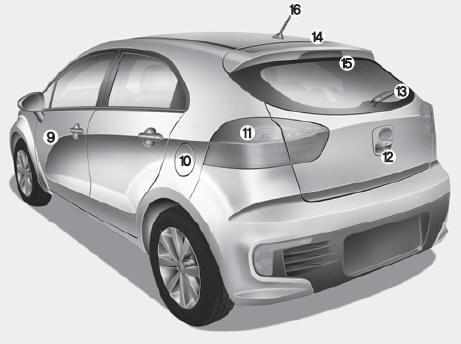

■ Arrière - 5 porte
9. Porte
10. Volet du réservoir de carburant
11. Feu combiné arrière
12. Hayon (Coffre)
13. Lame d'essuie-glace de lunette arrière
14. Remplacement du feu de freinage central surélevé
15. Dégivreur de lunette arrière
16. Antenne
Regard à l’intérieurComposants et emplacement des composants
COMPOSANTS
1. Collecteur d'admission
2. Joint du collecteur d’admission
3. Joint du corps du papillon électronique
4. Corps du papillon électronique
5. Support
...
Diagrammes schématiques
DIAGRAMME SCHÉMATIQUE
Réservoir
Le réservoir est rempli avec un charbon activé et absorbe les vapeurs dans le
réservoir de carburant. La vapeur de carburant accumulée dans le réservoir est
aspirée dans le collecteur d'admission par l'ECM/PCM lorsque les ...
