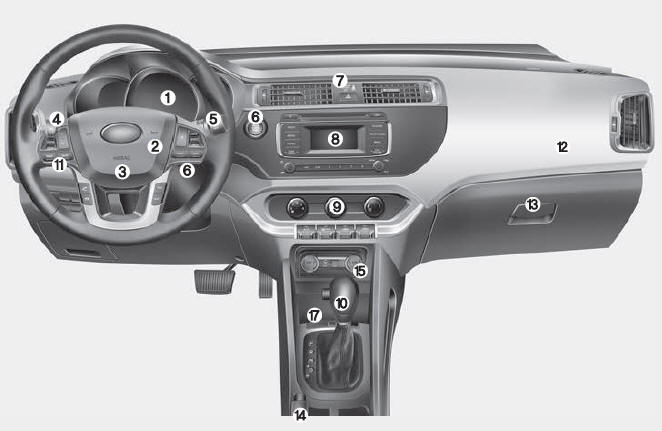

1. Tableau de bord
2. Klaxon
3. Coussin gonflable frontal du conducteur
4. Commande d'éclairage/clignotants
5. Essuie-glace/lave-glace
6. Commutateur d'allumage ou boutonpoussoir de DÉMARRAGE
7. Commutateur des feux de détresse
8. Chaîne haute-fidélité
9. Système de climatiseur
10. Levier du sélecteur
11. Commande audio sur le volant
12. Coussin gonflable frontal du passager avant
13. Boîte à gants
14. Levier du frein de stationnement
15. Prise de courant
16. Allume-cigarette
17. Chauffage de siège
Composants et emplacement des composants
COMPOSANTS
FONCTION DES BROCHES DES CONNECTEURS
CONNECTEUR
N° de BROCHE
Fonction
CONNECTEUR
N° de BROCHE
Fonction
A
1
ALL 2
B
17
...
Procédures de réparations
CONTRÔLE
Contrôle de la pédale d'embrayage
1.
Mesurez la hauteur de la pédale d′embrayage (de la face du coussinet
de la pédale vers le plancher) et le jeu de l′axe de chape de la pédale
d′embrayage (mesuré sur la face du coussinet de l ...
