Kia Rio Revue Technique Automobile: Recherche de pannes

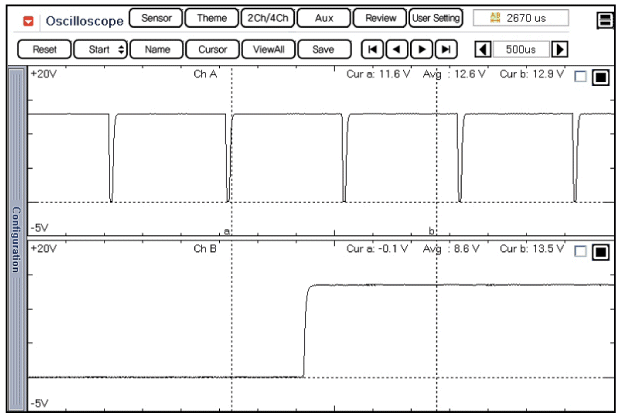

Cet exemple montre une forme d’onde typique du capteur de position du vilebrequin (CKPS) et du capteur de position de l’arbre à cames (CMPS) au ralenti. PCM contrôle la distribution de l’injection à l’aide de ces signaux.

Le signal du capteur de position du vilebrequin est utilisé en général pour détecter la position du piston et le signal du capteur de position de l’arbre à cames pour détecter le point mort haut de chaque cylindre.

Cet exemple montre une forme d’onde typique du capteur de position du vilebrequin (CKPS) et du capteur de position de l’arbre à cames (CMPS) au ralenti.
