REMPLACEMENT

REMPLACEMENT DE GARNITURE DE PORTE

(5 portes)

•	Attention à ne pas rayer la garniture de la porte et d'autres pièces éventuelles.

•	Portez des gants pour protéger vos mains.

1.	À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture intérieure du delta de la porte arrière (A).

2.	Après avoir desserré la vis de fixation, déposez le logement de la poignée intérieure de porte arrière (B).

3.	Après avoir desserré les vis de fixation, déposez la garniture de porte arrière (A).

4.	Débranchez le connecteur de vitre électrique (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que les connecteurs sont branchés correctement et que chaque tige est connectée fermement.

•	Il faudra s'assurer que la porte s'ouvre et se ferme correctement.

•	Remplacez tout clip endommagé.

(4 portes)

•	Veillez à ne pas rayer la garniture de porte et d'autres pièces.

•	Portez des gants pour protéger vos mains.

1.	Après avoir desserré la vis de fixation, déposez le logement de la poignée intérieure de porte arrière (B).

2.	Après avoir desserré les vis de fixation, déposez la garniture de porte arrière (A).

3.	Débranchez le connecteur de l'interrupteur des vitres électriques (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que les connecteurs sont branchés correctement et que chaque tige est connectée fermement.

•	Il faudra s'assurer que la porte s'ouvre et se ferme correctement.

•	Remplacez tout clip endommagé.

remplacement de la poignée interne

Déposez les pièces suivantes :

•	Garniture de la porte avant: (Voir page BD-32)

2.	Après avoir desserré la vis de fixation, déposez la poignée intérieure de porte arrière (A).

3.	Déconnectez le câble de la poignée intérieure de la porte arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.

•	Il faudra s'assurer que la porte s'ouvre et se ferme correctement.

REMPLACEMENT DE LA VITRE

(5 portes)

Déposez les pièces suivantes :

•	Garniture de la porte avant: (Voir page BD-32)

2.	Après avoir desserré la vis de fixation, déposez la poignée intérieure de porte arrière (A).

3.	Déconnectez le câble de la poignée intérieure de la porte arrière (A).

4.	Débranchez le connecteur du haut-parleur de la porte arrière (A).

5.	Après avoir desserré les vis de fixation, déposez le support de fixation du joint de la garniture de portière arrière (B).

Déposez le joint de garniture de porte arrière (A).

•	Remplacez un joint de la garniture de porte endommagé.

7.	Desserrez les vis de fixation de la moulure Delta de porte arrière.

8.	Enlevez la moulure Delta de la porte arrière (A).

Desserrez les écrous de fixation du canal de porte arrière.

Couple de serrage:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

10.	Déposez le joint d'étanchéité interne de la courroie de porte arrière (A).

11.

Déplacez la vitre (A) lentement jusqu'à voir les boulons et les desserrer. Séparez la vitre du canal de coulissement de la vitre et tirer doucement la vitre à travers la fente de la fenêtre.

•	Faire attention de ne pas laisser tomber la vitre ou d′en rayer la surface.

Couple de serrage:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

12.

Pour la pose, suivez la procédure inverse de la dépose.

•	Déplacez la vitre en haut et en bas pour vérifier qu'elle se déplace librement sans obstacle.

•	Ajustez la position de la vitre, si nécessaire.

(4 portes)

1.	Enlevez la garniture de porte arrière.

2.	Après avoir desserré la vis de fixation, déposez la poignée intérieure de porte arrière (A).

3.	Déconnectez le câble de la poignée intérieure de la porte arrière (A).

4.	Débranchez le connecteur du haut-parleur de la porte arrière (A).

5.	Après avoir desserré les vis de fixation, déposez le support de fixation du joint de la garniture de portière arrière (B).

Déposez le joint de garniture de porte arrière (A).

•	Remplacez un joint de la garniture de porte endommagé.

7.	Après avoir desserré la vis de fixation, déposez la poignée intérieure de porte arrière (A).

8.	Après avoir desserré les vis de fixation, déposez le caoutchouc d'étanchéité extérieur de la courroie de porte arrière (A).

9.	Desserrez la vis et le boulon de fixation de la vitre fixe et du canal de coulissement de la vitre de la porte arrière (A).

10.	Déposez la vitre fixe et le canal de coulissement de la vitre de la porte arrière (A).

11.

Desserrez les écrous de fixation du canal de porte arrière.

Couple de serrage:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

12.

Déplacez la vitre (A) lentement jusqu'à voir les boulons et les desserrer. Séparez la vitre du canal de coulissement de la vitre et tirer doucement la vitre à travers la fente de la fenêtre.

•	Faire attention de ne pas laisser tomber la vitre ou d′en rayer la surface.

Couple de serrage:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

13.

Pour la pose, suivez la procédure inverse de la dépose.

•	Déplacez la vitre en haut et en bas pour vérifier qu'elle se déplace librement sans obstacle.

•	Ajustez la position de la vitre, si nécessaire.

•	Vérifiez que les connecteurs sont branchés correctement et que chaque tige est connectée fermement.

•	Il faudra s'assurer que la porte s'ouvre et se ferme correctement.

•	Remplacez tout clip endommagé.

remplacement du haut-parleur

Déposez les pièces suivantes :

•	Garniture de la porte avant: (Voir page BD-32)

2.	Déconnectez le connecteur du haut-parleur (B).

3.	Après avoir desserré les vis de fixation, déposez le haut-parleur de porte arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Utiliser des vis en métal pour fixer le haut-parleur.

•	Vérifiez que les connecteurs sont branchés correctement et que chaque tige est connectée fermement.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Remplacez tout clip endommagé.

Remplacement de l'ensemble du régulateur de vitre électrique de porte

Déposez les pièces suivantes :

•	Garniture de porte arrière

•	Joint garniture portière arrière

•	Vitre de porte arrière

2.	Desserrez les écrous de fixation du régulateur de vitre électrique de la porte arrière.

Débranchez le connecteur du moteur de vitre électrique de la porte arrière (A).

Couple de serrage:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

4.	Déposez l'ensemble du régulateur de vitre électrique de la porte arrière (A).

5.	Après avoir desserré les écrous de fixation, déposez le moteur de la vitre électrique de la porte arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	La graisse doit être appliquée sur les zones des rotation des pièces et des ressorts.

•	Déplacez la vitre en haut et en bas pour vérifier qu'elle se déplace librement sans obstacle.

REMPLACEMENT DE LA POIGNÉE EXTÉRIEURE

1.	Déposez le bouchon de l'orifice (B).

Desserrez le boulon de montage, puis enlevez le couvercle de la poignée extérieure (A).

Couple de serrage:

7,8 ~ 10,8 Nm (0,8 ~ 1,1 kgf.m, 5,8 ~ 8,0 lb.ft)

3.	Enlevez la poignée extérieure (A) en la faisant coulisser vers l′arrière.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Il faudra s'assurer que la porte s'ouvre et se ferme correctement.

Remplacement du loquet de porte

Déposez les pièces suivantes :

•	Garniture de porte arrière

•	Joint garniture portière arrière

Desserrez les écrous de fixation du canal de porte arrière.

Couple de serrage:

3,9 ~ 5,9 Nm (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

3.	Enlevez le canal de porte arrière (A).

4.	Débrancher la tige de la poignée externe (A).

Desserrez les vis de fixation (A) de l'attache de porte avant.

Couple de serrage:

7,8 ~ 10.8 N.m (0,8 ~ 1,1 kgf.m, 5,8 ~ 8.0 lb-ft)

6.	Déposez l'ensemble du loquet de la porte arrière (A).

7.	Débranchez le connecteur du loquet de la porte arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Assurez-vous que la porte se verrouille/déverrouille et s'ouvre/se ferme correctement.

•	Remplacez tout clip endommagé.

Remplacement du caoutchouc d'étanchéité latéral de porte

1.	Détachez les clips, puis déposez le joint d'étanchéité latéral de porte arrière (A). (5 portes) (4 portes)

À la procédure d′installation est l′inverse de celle de la dépose.

•	Remplacez tout clip endommagé.

RÉGLAGE

RÉGLAGE DE LA VITRE

•	Contrôler si le canal de coulissement de la vitre est endommagé ou détérioré et remplacez-le si nécessaire.

Déposez les pièces suivantes :

•	Garniture de porte arrière

•	Joint garniture portière arrière

2.	Déplacez la vitre (A) lentement jusqu'à ce que les boulons de la vitre soient visibles et relâchez-les. (5 portes) (4 portes)

3.	Contrôlez que la vitre se déplace librement.

RÉGLAGE DE LA POSITION DE PORTE

•

Après avoir installé la porte, vérifier l′installation avec la carrosserie, puis vérifier l′ajustement entre les parties la partie avant, arrière et basse, les bords des portes et la carrosserie. Vérifier que la porte et les bords de la carrosserie soient parallèles. Avant le réglage, remplacer les boulons de montage.

1.	Vérifier que la portière et les bords de la carrosserie sont parallèles. (5 portes) (4 portes)

2.	Placez le véhicule sur une surface plane lors du réglage des portes.

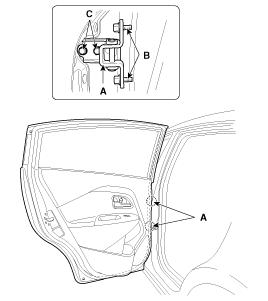

Ajustez les charnières (A) :

•	Desserrez légèrement les boulons de montage de la porte, et faites bouger la porte en avant et en arrière jusqu'à ce qu'elle se sépare de la carrosserie.

•	Desserrez légèrement les boulons de montage de la charnière et faites bouger la porte en avant et en arrière, vers le haut et le bas jusqu'à ce que les espaces s'égalisent.

•	Placez un chiffon sur le cric pour éviter les dommages à la porte lors de son réglage.

Couple de serrage:

[B] : 21,6 ~ 26,5 N.m (2,2 ~ 2,7 kgf.m, 15,9 ~ 19,5 lb-ft)

[C] : 34,3 ~ 41,2 Nm (3,5 ~ 4,2 kgf.m, 25,3 ~ 30,4 lb-ft)

(5 portes)

(4 portes)

4.	Graisser les parties du pivot des charnières indiquées.

5.	Contrôlez qu'il n'y ait aucune fuite d′eau.

RÉGLAGE DE LA VERTENELLE DE PORTE

Assurez-vous que la porte ferme bien sans devoir la claquer. Si nécessaire, réglez la vertenelle (A) : les écrous de la feuillure sont fixés. La vertenelle se règle du haut vers le bas et en avant et en arrière.

Desserrez les vis (B) suffisamment pour déplacer la vertenelle.

Couple de serrage :

(B) : 8,8 ~ 13,7 N·m (0,9 ~ 1,4 kgf·m, 6,5 ~ 10,1 lb·ft)

2.	Tapez sur la vertenelle avec un marteau en plastique pour régler la vertenelle. La vertenelle ne se déplace pas beaucoup mais donne un réglage.

3.	Tener la poignée externe en position ouverte et pousser la porte contre la carrosserie pour vous assurer que la vertenelle permet une bonne fermeture. Si la porte se ferme bien, serrer les vis et vérifier à nouveau.
