CONTRÔLE

1.	Débranchez le connecteur de l'interrupteur des feux de recul (A).

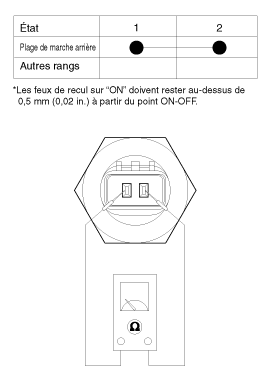

2.	Contrôlez la continuité entre les bornes 1 et 2 de l’interrupteur des feux de recul. Lorsque le levier de vitesses est en marche arrière, il doit y a avoir une continuité.

3.	Si nécessaire, réparez ou remplacez l'interrupteur des feux de recul.

REMPLACEMENT

1.	Débranchez le connecteur de l'interrupteur des feux de recul (A).

2.	Déposez l'interrupteur des feux de recul (A).

Remplacez par un nouveau et installez l'interrupteur des feux de recul.

Couple de serrage :

39,2 ~ 58,9 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)
