Kia Rio Revue Technique Automobile: Procédures de réparations
REMPLACEMENT DU GROUPE D'INSTRUMENTS
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).
|
2. |
Déconnectez le connecteur du bouton Départ/arrêt (A) et le connecteur
de l'interrupteur des feux de détresse (B).
|
3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le panneau
frontal du groupe d’instruments (A).
|
4. |
Après avoir desserré les vis de fixation, déposez le groupe d'instruments
(A).
|
5. |
Déconnectez le connecteur du groupe d'instruments (A).
|
6. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU PANNEAU DE BORD CENTRAL
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).
|
2. |
Déconnectez le connecteur du bouton Départ/arrêt (A) et le connecteur
de l'interrupteur des feux de détresse (B).
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du panneau rembourré inférieur
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
|
2. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le couvercle
de la boîte à fusibles (A).
|
3. |
Après avoir desserré les boulons et les vis de fixation, déposez le
panneau inférieur du tableau de bord (A).
|
4. |
Débranchez les connecteurs (A) et le connecteur de diagnostic (B).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU SYSTÈME AUDIO
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le tableau
de bord central (A).
|
2. |
Déconnectez le connecteur du bouton Départ/arrêt (A) et le connecteur
de l'interrupteur des feux de détresse (B).
|
3. |
Après avoir desserré les vis de fixation, déposez l'ensemble audio (A).
|
4. |
Débranchez les connecteurs (A).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE L'UNIT DE COMMANDE DU CHAUFFAGE
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, déposez l'unité de commande
du chauffage (A).
|
2. |
Débranchez les connecteurs (A) et le flexible (B).
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DE LA BOÎTE GANTS
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
|
2. |
Déconnectez les broches (A), puis enlevez la boîte à gants (B).
|
3. |
Après avoir desserré les vis de fixation, enlevez le carter de la boite
à gants (A).
|
4. |
Débranchez le connecteur de la lampe de la boîte à gants (A).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU PANNEAU CENTRAL DU COUSSIN ANTICOLLISION
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
Couvercle latéral du tableau de bord [G, D]
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Boîte à gants et panneau de la boîte à gants
|
• |
Unité de commande du chauffage
|
|
2. |
Avec un tournevis ou un dispositif de dépose, enlevez le rembourrage
central anti-collision (A).
|
3. |
Débranchez les connecteurs (A).
|
4. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du revêtement inférieur de la colonne de direction
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Après avoir desserré les vis de fixation, déposez le revêtement inférieur
de la colonne de direction (A).
|
2. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du revêtement latéral du tableau de bord
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |

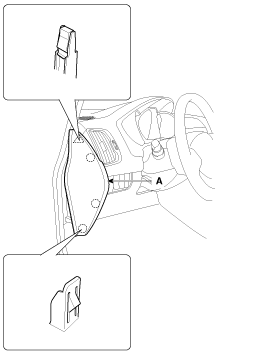

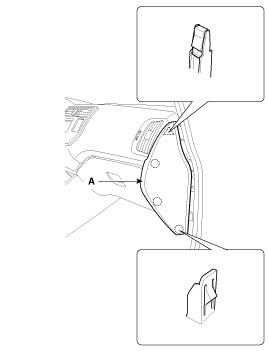

Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord (A).
[Conducteur]
[Passager]
|
2. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Remplacez tout clip endommagé.
|
|
|
Remplacement du panneau supérieur du tableau de bord
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
Panneau central du tableau de bord
|
• |
Panneau de bord du groupe d'instruments
|
• |
Ensemble du groupe d'instruments
|
• |
Couvercle latéral du tableau de bord [G, D]
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Boîte à gants et panneau de la boîte à gants
|
• |
Unité de commande du chauffage
|
|
2. |

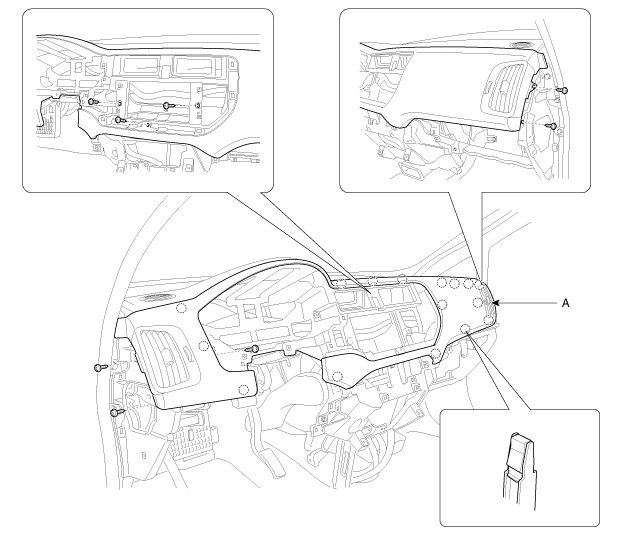

Après avoir desserré les vis de fixation, déposez le panneau supérieur
du tableau de bord (A).
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
REMPLACEMENT DU REVÊTEMENT ANTICHOCS PRINCIPAL
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
4. Ornementation de protection de la porte avant
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Garniture latérale du capot
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Panneau central du tableau de bord
|
• |
Panneau de bord du groupe d'instruments
|
• |
Ensemble du groupe d'instruments
|
• |
Couvercle latéral du tableau de bord [G, D]
|
• |
Panneau inférieur du coussin anti-collision
|
• |
Boîte à gants et panneau de la boîte à gants
|
• |
Unité de commande du chauffage
|
• |
Revêtements supérieur et inférieur de la colonne de direction
|
• |
Panneau central du tableau de bord
|
• |
Panneau supérieur du tableau de bord
|
|
2. |
Débranchez les connecteurs de la colonne de direction.
(Reportez-vous au groupe ST - "Arbre et colonne de direction".)
|
3. |
Abaissez la colonne de direction après avoir desserré les boulons de
fixation.
(Reportez-vous au groupe ST - "Arbre et colonne de direction".)
|
4. |
Débranchez le connecteur du module de l'airbag du passager (A).
|
5. |
Desserrez le boulon de fixation.
|
6. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le photocapteur
(A).
|
7. |
Déconnectez le connecteur du photocapteur (B).
|
8. |

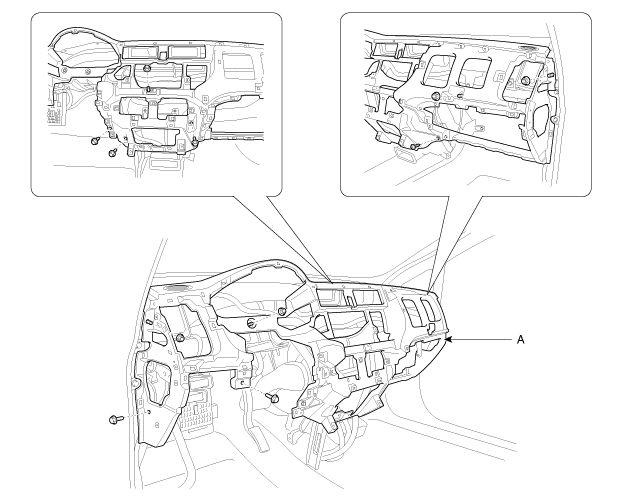

Après avoir desserré les boulons, les écrous et les vis de fixation,
déposez le tableau de bord principal (A).
|
9. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que le tableau de bord rentre dans les
glissières de façon correcte.
|
•
|
Avant de serrer les boulons, assurez-vous que le câblage
du tableau de bord ne soit pas écrasé.
|
•
|
Assurez-vous que les connecteurs sont branchés correctement
et que le fil d'antenne est connecté correctement.
|
•
|
Étapez le code anti-vol de la radio, puis les stations
radio que le client avait programmées.
|
|
|
Remplacement de la traverse d'auvent
• |
Un outil de garniture en plastique est recommandé mais si l'on
fait levier avec un tournevis à bout plat, il faut l'envelopper
avec un ruban de protection, de même pour les pièces à protéger,
pour éviter tout dommage.
|
• |
Attention à ne pas plier ou rayer la garniture et les panneaux.
|
• |
Portez des gants pour protéger vos mains.
|
|
1. |
Déposez les pièces suivantes :
• |
SIÈGE AVANT
(Reportez-vous au groupe BD - "Siège avant")
|
• |
GARNITURE DU MONTANT AVANT
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Ensemble de la console du plancher
(Reportez-vous au groupe BD - "Console")
|
• |
4. Ornementation de protection de la porte avant
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Garniture latérale du capot
(Reportez-vous au groupe BD - "Garniture intérieure")
|
• |
Couvercle supérieur d′auvent
(Reportez-vous au groupe BD - "Couvercle supérieur d'auvent")
|
• |
Tableau de bord principal
|
|
2. |
Débranchez les connecteurs de l'unité de soufflerie
(Reportez-vous au groupe HA - "Système de climatisation, chauffage,
soufflerie")
|
3. |
Débranchez les connecteurs du boîtier multiple (A).
[Conducteur]
[Passager]
|
4. |
Déconnectez les connecteurs de la boîte de jonction du compartiment
passager (A).
|
5. |
Débranchez les connecteurs (A) du module de commande d'airbag (SRSCM).
|
6. |
Après avoir desserré les boulons et écrous de fixation, enlevez la barre
de la croisée d'auvent (A).
|
7. |
Pour la pose, suivez la procédure inverse de la dépose.
•
|
Assurez-vous que les connecteurs sont branchés correctement.
|
•
|
Remplacez tout clip endommagé.
|
|
|
Composants (1)
1. Tableau de bord principal
2. Revêtement latéral du tableau de bord [G]
3. Revêtement latéral du tableau de bord [D]
4. Couvercle de l ...
Autres materiaux:
Pour régler le régulateur à une vitesse
■ Type A
■ Type B
1. Appuyez sur le bouton CRUISE au volant pour mettre le régulateur en circuit.
Le témoin CRUISE s'allume au tableau de bord.
2. Accélérez à la vitesse voulue, qui devrait être entre 40 km/h (25 mi/h).
■ Type A
■ Type B
3. Abaissez le levier (1) (sur S ...
Antenne
Votre véhicule utilise une antenne de toit pour recevoir les signaux AM et FM.
L'antenne de toit est amovible. Pour l'enlever, tournez-la dans le sens antihoraire.
Pour la remettre, tournez-la dans le sens horaire.
MISE EN GARDE - Antenne
Avant d'entrer dans un endroit de faible hauteur ou d ...
