Kia Rio Revue Technique Automobile: Pompe à huile: Composants et emplacement des composants
Kia Rio Revue Technique Automobile / Système mécanique du moteur / Système de lubrification / Pompe à huile: Composants et emplacement des composants

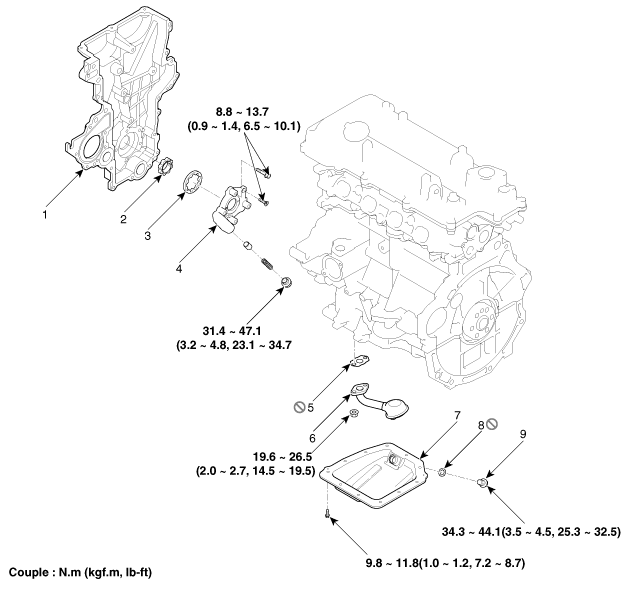

| COMPOSANTS |
|
1. Couvercle de la chaîne de distribution 2. Rotor intérieur 3. Rotor extérieur 4. Couvercle de pompe 5. Joint d’étanchéité |
6. Crépine d'huile 7. Carter d’huile 8. Joint de bouchon de vidange 9. Bouchon de vidange d'huile |
