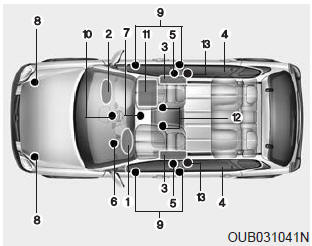

Le SRS comprend ces éléments :
1. Module du coussin gonflable du conducteur
2. Module du coussin gonflable du passager avant
3. Modules de coussins gonflables latéraux
4. Modules des rideaux gonflables
5. Prétendeurs de rétracteur*
6. Témoin lumineux des coussins gonflables
7. Module de contrôle du SRS (SRSCM)
8. Capteurs de choc frontal
9. Capteurs de choc latéral
10. Témoin de coussin hors circuit (PASS AIR BAG OFF) (siège de passager avant seulement)
11. Système de classification d'occupant (siège de passager avant seulement)
12. Capteurs des boucles de ceinture de sécurité du conducteur et du passager avant
13. Ancrage du prétendeur
Le SRSCM surveille continuellement tous les éléments SRS quand la clé de contact est en position ON, afin d'établir si un choc est suffisamment puissant pour déployer les coussins gonflables ou actionner les prètendeurs.
Le témoin des coussins gonflables s’illumine au tableau de bord pendant 6 secondes environ quand vous tournez la clé de contact en position ON. Il devraient ensuite s’éteindre.
Si une des conditions suivantes survient, cela signifie que le système SRS ne fonctionne pas correctement. Dans ce cas, faites inspecter le SRS dès que possible chez un concessionnaire Kia aqréé.

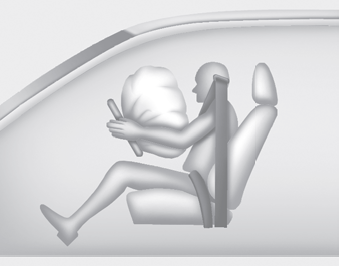

Coussin gonflable avant du conducteur (1)
Les modules de coussins gonflables se trouvent au centre du volant et dans le panneau devant le passager avant, audessus de la boîte à gants. Si le MCSRS. détecte un choc suffisamment grand sur l’avant du véhicule, il fera déployer les coussins gonflables avant, automatiquement.

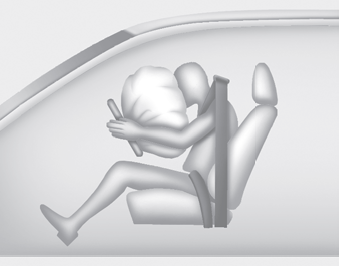

Coussin gonflable avant du conducteur (2)
Au moment du déploiement, les joints de déchirement du panneau du coussin gonflant se séparent sous la pression d’expansion du coussin gonflable, permettant ainsi au coussin de se déployer complètement.

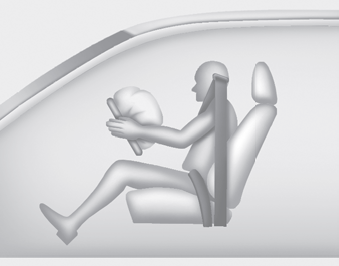

Coussin gonflable avant du conducteur (3)
Le coussin déployé, de pair avec la ceinture de sécurité bien portée, ralentit le mouvement vers l’avant du conducteur ou du passager, réduisant le risque de blessures à la tête et au torse.
Dès qu’il s’est complètement déployé, le coussin se dégonfle, permettant au conducteur de maintenir une visibilité vers l’avant et de manoeuvrer ou d’exécuter d’autres actions.

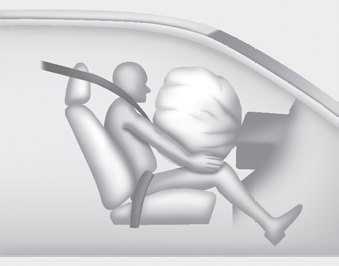

Coussin gonflable avant du passager
AVERTISSEMENT - Obstacles pour les coussins gonflables
Ne placer aucun objet ou accessoire sur le volant, la planche de bord, ou devant le passager avant, au-dessus de la boîte à gants. En cas d'accident, un tel objet ou accessoire sera dangereusement projeté par le déploiement du coussin gonflable.
✽ AVIS
Avant de remplacer un fusible ou de déconnecter la borne de la batterie, tournez la clé de contact à la position LOCK et retirez-la du commutateur. N’enlevez ni ne remplacez jamais le fusible des coussins gonflables quand le commutateur d’allumage est en position ON. Un manque à respecter cet avertissement pourra faire allumer le témoin des coussins gonflables.
À bobine d′antenne: Procédures de réparation
DÉPOSE
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez le panneau inférieur du coussin anti-collision.
(Reportez-vous au groupe BD - "Tableau de bord")
3.
Déconnecte ...
