Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de direction / Volant de direction / Volant de direction chauffé / Diagrammes schématiques

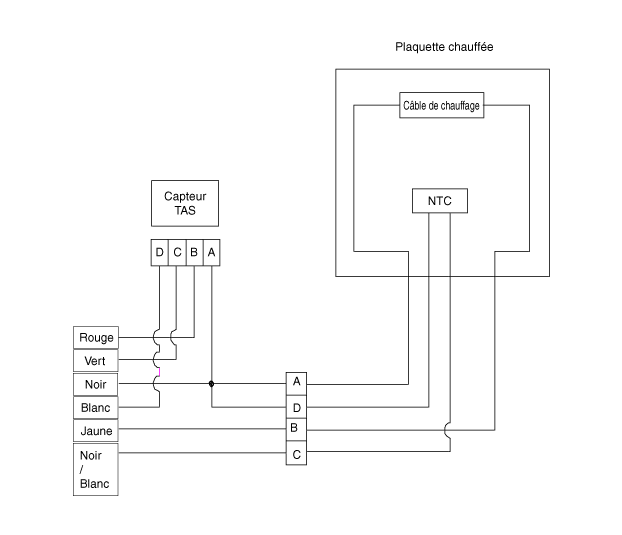

| Système Diagramme du circuit |

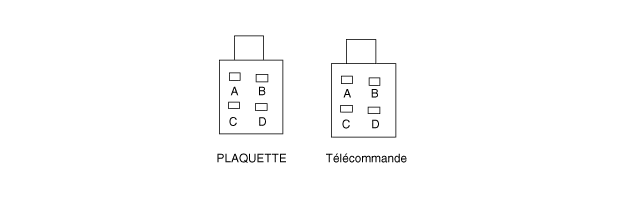

FONCTION DE LA BORNE
|
Logement |
Broche |
Fonction |
COULEUR CÂBLE |
|
Plaquette |
A |
MASSE |
Retour |
|
B |
CHAUFFAGE |
Jaune |
|
|
C |
NTC+ |
Noir / Jaune |
|
|
D |
NTC+ |
Retour |
|
|
TÉLÉCOMMANDE Commande |
A |
MASSE |
Retour |
|
B |
BAT |
ROUGE |
|
|
C |
LED |
VERT |
|
|
D |
À interrupteur |
BLANC |
Description et fonctionnement
Description
"Le volant chauffé est doté d'un élément de chauffage interne qui maintient
la température du volant à un niveau stable par temps froid. Un élément de c ...
Procédures de réparations
INPECTION
1.
Mesurez la résistance de NTC et de la plaquette chauffée.
–
Résistance NTC (noir / jaune, noir) - 10,0 kΩ ± 10% ...
