| Schéma du circuit |
| [M/T] |

| [A/T] |

Spécifications
Procédures de réparationsClés SMART: Procédures de réparation
Clés SMART
Enregistrement du Code Clé Smart
1.
Connectez le câble DLC de GDS au connecteur de liaison de données dans
le rembourrage inférieur anti-collision du côté du conducteur, branchez
GDS.
2.
Sélectio ...

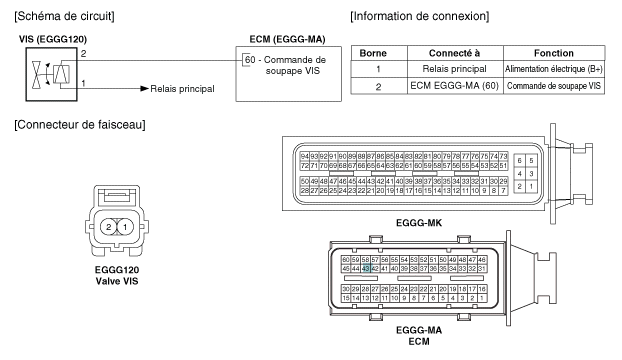

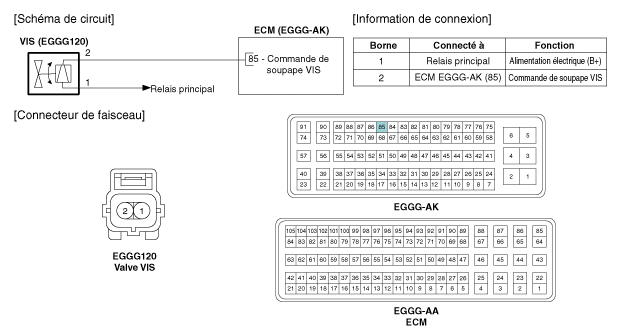

Diagrammes schématiques
Borne ECM et signal d’entrée/sortie
(TM)
FONCTION DE BORNE DE L'ECM (M/T)
Connecteur [EGGG-MA]
N° de broche
Description
Branché à
1
Sortie de contrôle de l’injecteur (Cylindre N° ...
