Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À CAPTEUR de pression du rail (RPS) / Diagrammes schématiques

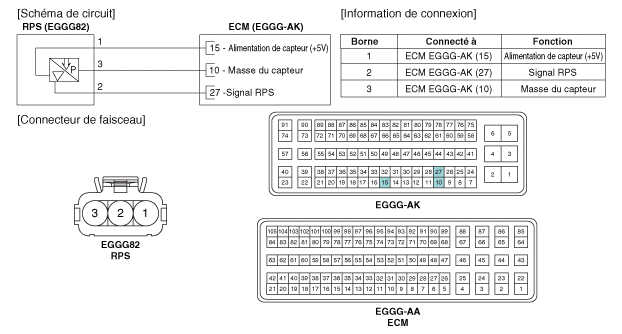

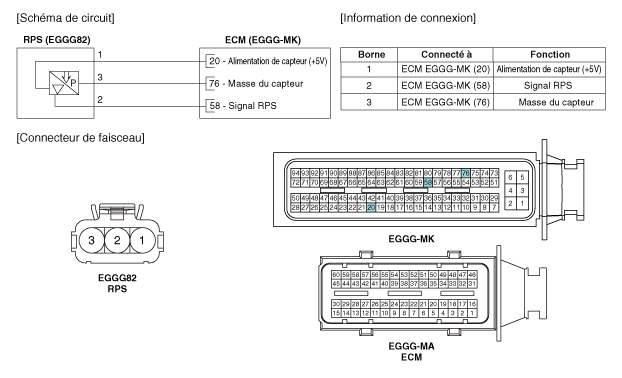

| Schéma du circuit |
| [M/T] |
| [A/T] |
Recherche de pannes
Forme d'onde du signal
...
Procédures de réparations
CONTRÔLE
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Mesurez la tension de sortie de RPS au ralenti et les différen ...
Autres materiaux:
Diagrammes schématiques
Connecteur TCM et fonction
de borne
Fonction de borne TCM
Connecteur [EGGG-AA]
Broche
Description
Broche
Description
22
Solénoïde de changement de vitesses D (VFS-OD)
...
Procédures de réparation
DÉPOSE
1.
Déconnectez la borne négative de la batterie.
2.
Enlevez le système audio.
(Reportez-vous au groupe BE - "Audio")
3.
Débranchez le connecteur du bouton marche/arrêt (A). ...
