Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À CAPTEUR de cognement (KS) / Diagrammes schématiques

Schéma du circuit

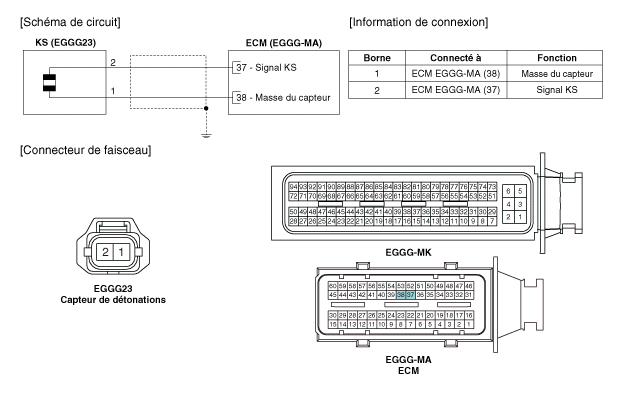

[M/T]

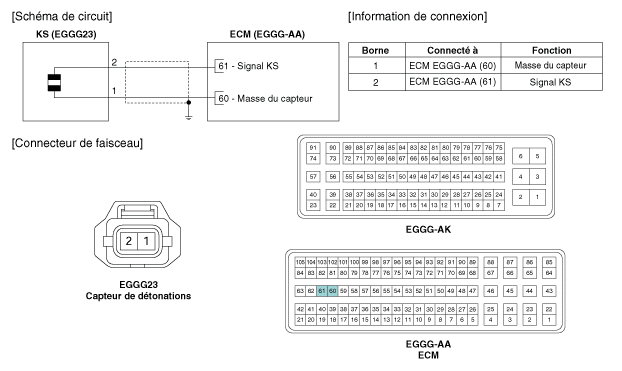

[A/T]

Spécifications

SPÉCIFICATION lément SPÉCIFICATION Capacité électrostatique (pF) 950 ~ 1 350 Résistance [kΩ] ...

Procédures de réparations

DÉPOSE 1. Réglez le contacteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-). 2. Déposez l ...
