Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À capteur de position du vilebrequin (CKPS) / Diagrammes schématiques

Schéma du circuit

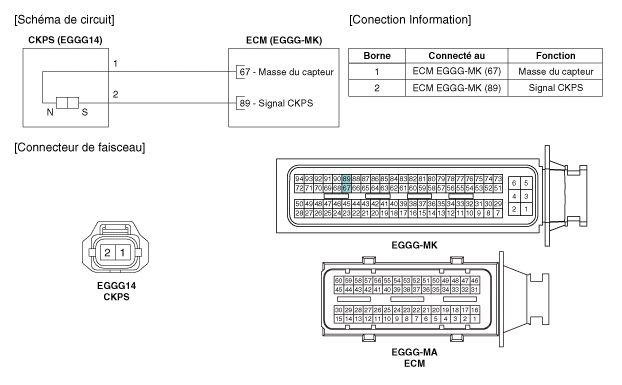

[TM (PAS D'ISG)]

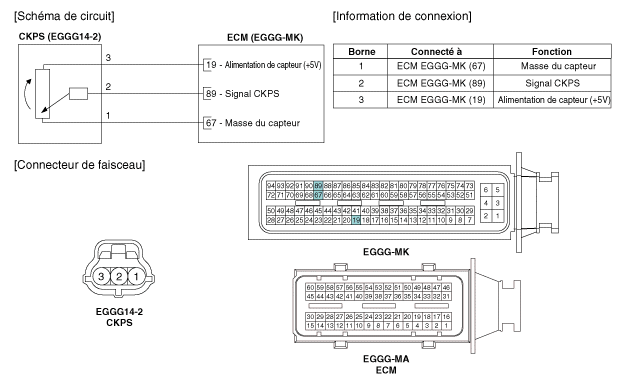

[TM (ISG)]

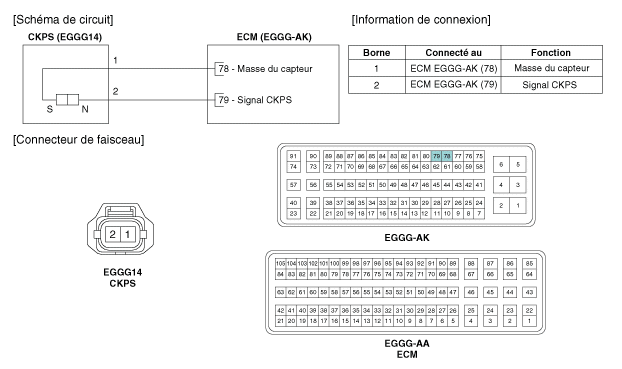

[TA (PAS D'ISG)]

Recherche de pannes

FORME D'ONDE [NON-ISG] Cet exemple montre une forme d’onde typique du capteur de position du vilebrequin (CKPS) et du capteur de position de l’arbre à ...

Procédures de réparations

CONTRÔLE 1. Vérifiez la forme d'onde du CKPS et du CMPS à l'aide de GDS. Spécification : Voir "Forme d'onde" ...
