Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À capteur de pression absolue du collecteur (MAPS) / Diagrammes schématiques

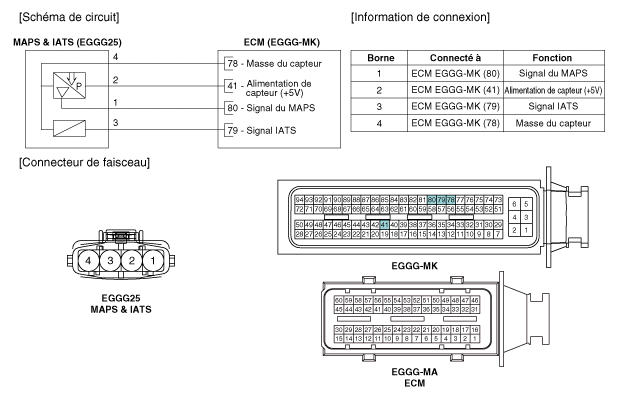

| Schéma du circuit |
| [M/T] |
| [A/T] |
Recherche de pannes
Forme d'onde du signal
...
Procédures de réparations
CONTRÔLE
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Mesurez la tension de sortie de MAPS au ralenti et ALL ON.
...
Autres materiaux:
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Ensemble de boîte à relais et à fusibles PCB (phare haut/bas, pompe à
carburant n°1, HAC, commande du moteur, essuie-glace avant, capteur de pluie,
soufflerie, ventilateur de refroidissement haut/bas, klaxon, avertisseur
...
Diagrammes schématiques
Borne ECM et signal d’entrée/sortie
(TM)
FONCTION DE BORNE DE L'ECM (M/T)
Connecteur [EGGG-MA]
N° de broche
Description
Branché à
1
Sortie de contrôle de l’injecteur (Cylindre N° ...
