Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système de chauffage ventilation et climatisation / Contrôleur / Unité de commande du chauffage et du climatiseur (MANUELLE) / Diagrammes schématiques

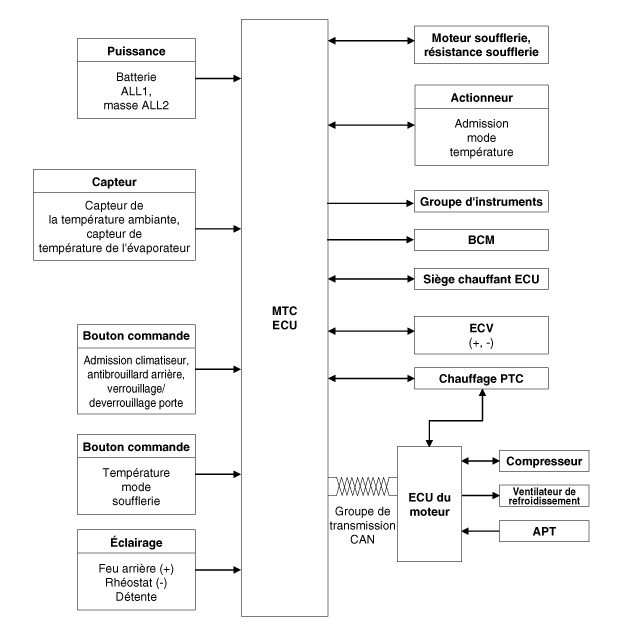

DIAGRAMME SCHÉMATIQUE
