Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Système d'éclairage / À lampe de console du plafonnier / Diagrammes schématiques

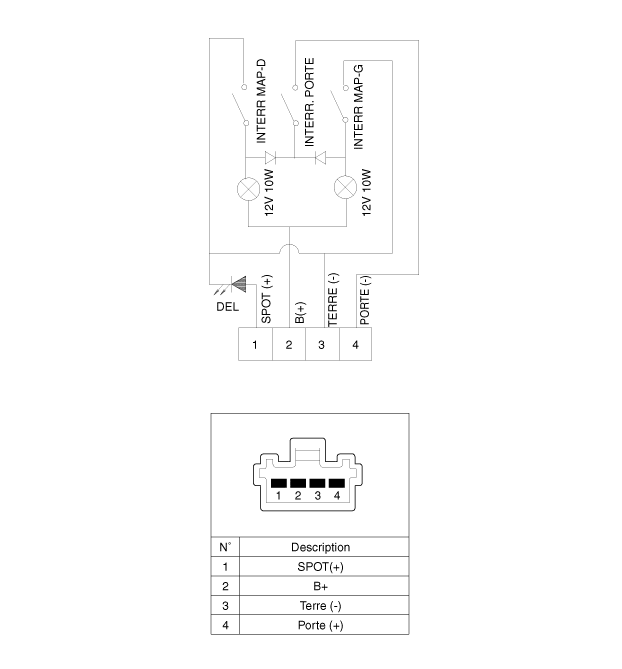

Schéma du circuit

À lampe de console du plafonnier

...

Procédures de réparation

Contrôle Déposez l'ensemble de console du pavillon et contrôlez la continuité entre les bornes. Si la continuité n'est pas comme spécifiée, remplacez la lampe de cons ...
