Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Système mains libre / Commutateur mains libre / Diagrammes schématiques

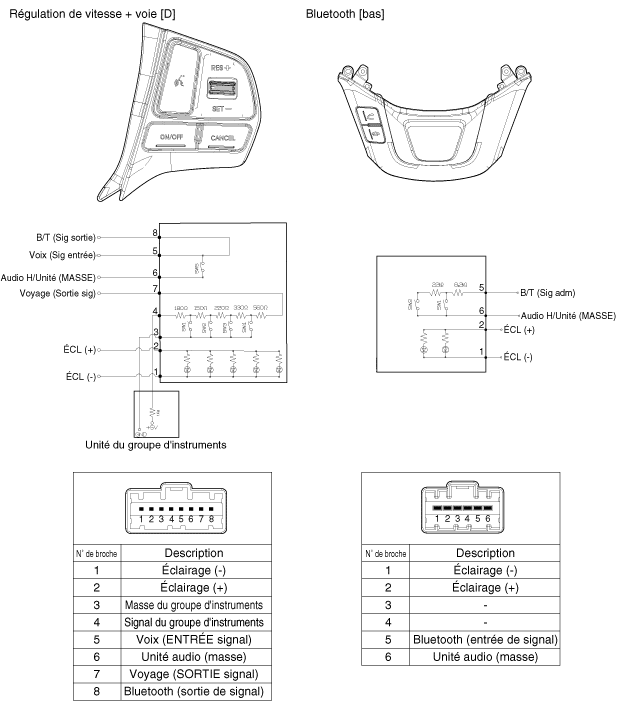

DIAGRAMME DU CIRCUIT (1)

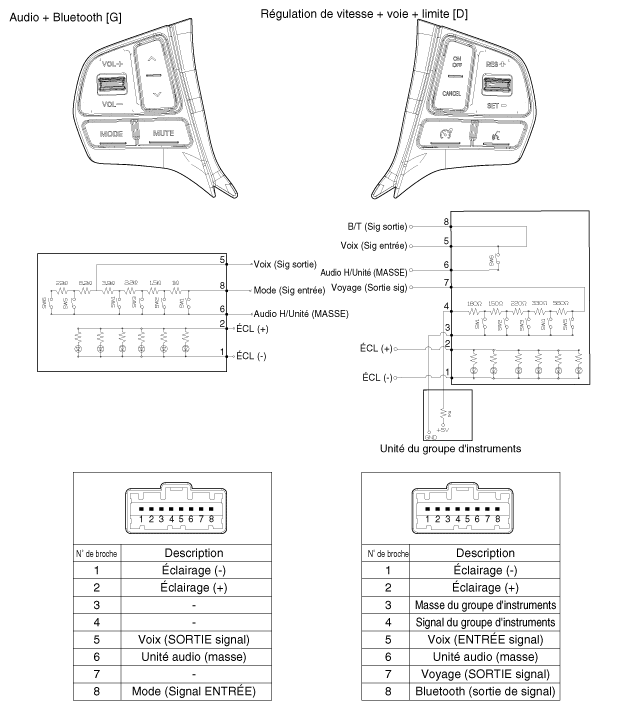

Diagramme de circuit (2)

Procédures de réparation

Contrôle 1. Contrôlez la résistance de l'interrupteur de commande à distance mains libres entre les bornes 4 et 5 de chaque position de l'interrupteur ...
