Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Extérieur / Porte arrière / Composants et emplacement des composants

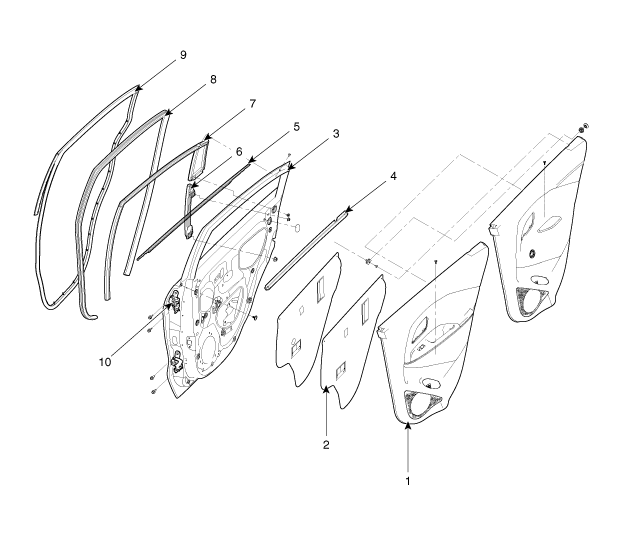

COMPOSANTS

1. Garniture de porte arrière
2. Joint de la garniture de porte arrière
3. Panneau de porte arrière
4. Caoutchouc d’étanchéité interne du puits de porte arrière
5. Caoutchouc d’étanchéité externe du puits de porte arrière

6. Canal de coulissement inférieur delta de la porte arrière
7. Vitre fixe et coulissement de la vitre de porte arrière
8. Caoutchouc d’étanchéité latéral de la porte arrière
9. Caoutchouc d’étanchéité latéral de porte arrière
10. Charnière de la porte arrière

Porte arrière

...

Procédures de réparations

REMPLACEMENT REMPLACEMENT DE GARNITURE DE PORTE (5 portes) • Attenti ...
