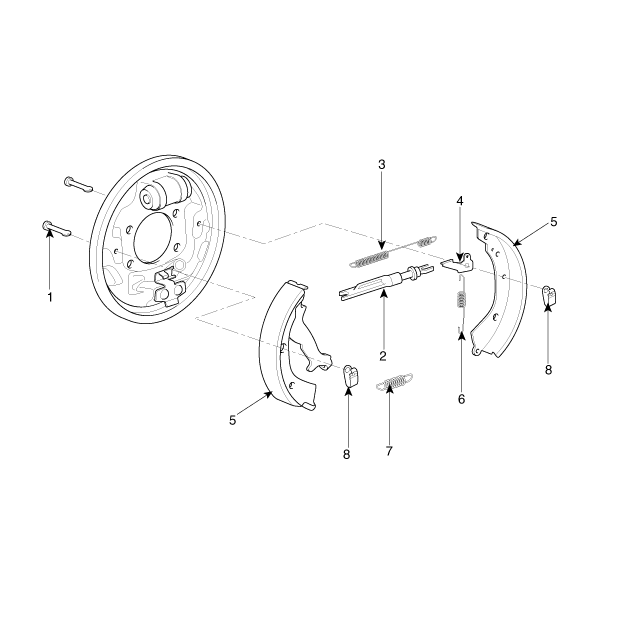

COMPOSANTS

1. Pivot de blocage du segment
2. Régleur du sabot
3. Ressort de rappel supérieur
4. Levier de réglage

5. Segment
6. Ressort de réglage
7. Ressort de rappel inférieur
8. Ressort de blocage de segment
