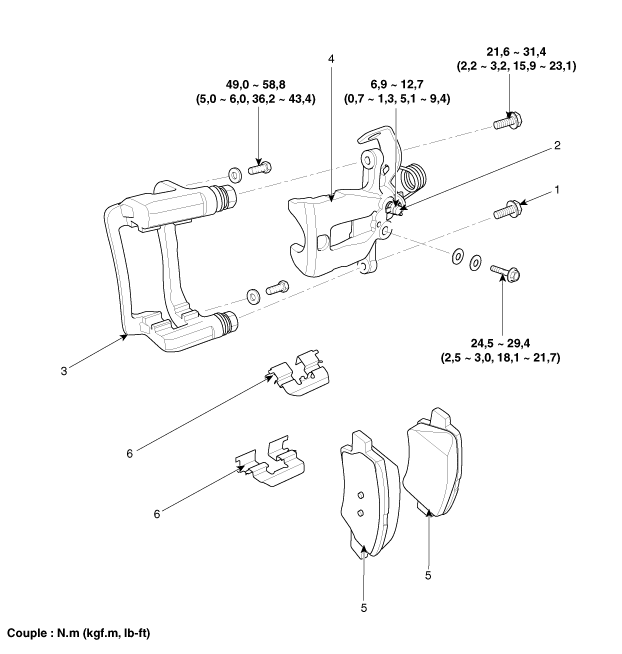

| COMPOSANTS |

|
1. Boulon de la tige de guidage 2. Vis de purge 3. Support de l’étrier |
4. Corps de l'étrier 5 : Plaquette de frein 6. Système de rétention du patin |
