COMPOSANTS

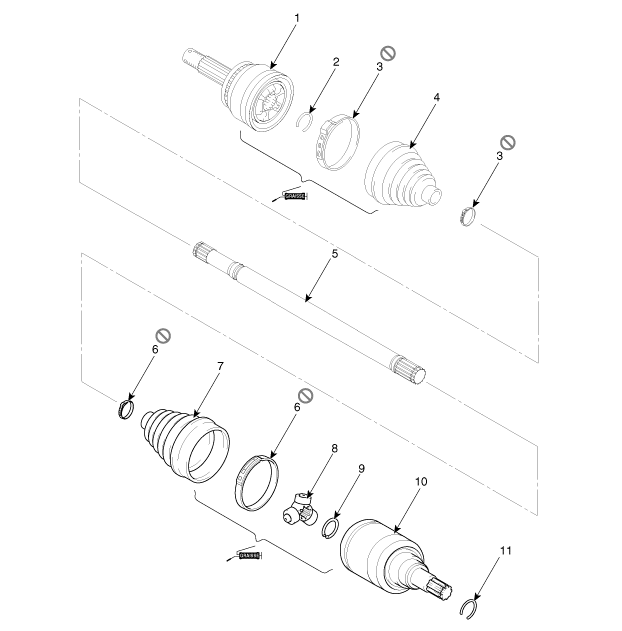

(Gauche)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Arbre
6. Bande du pare-poussière du TJ
7. Pare-poussière du TJ
8. Croisillon

9. Circlip
10. Pare-poussière du TJ
11. Anneau élastique

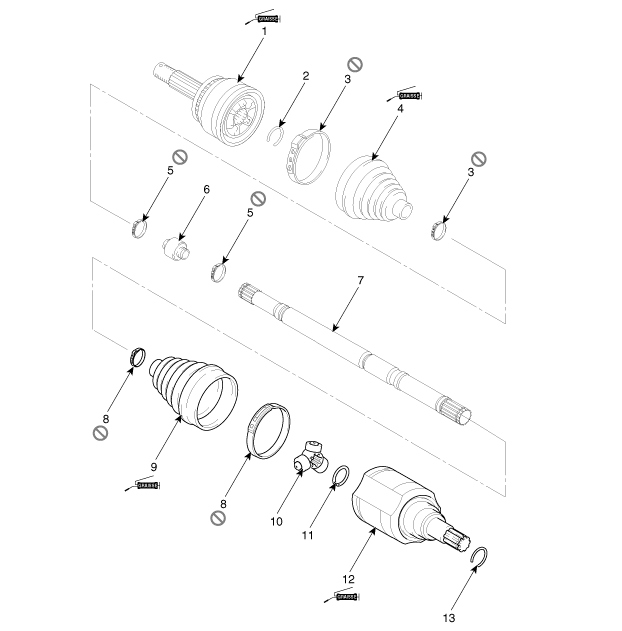

(Droit)

1. Ensemble du joint birfield
2. Circlip
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ

9. Pare-poussière TJ
10. Croisillon
11. Anneau élastique
12. Pare-poussière TJ

13. Circlip

Procédures de réparations

REMPLACEMENT • Il faut appliquer une graisse spéciale sur le joint de l′arbre ...
