| emplacement des composants |

|

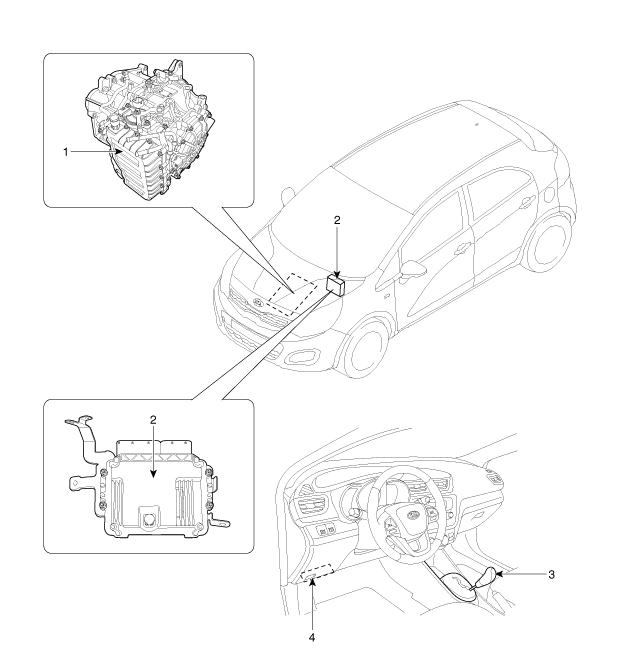

1. Boîte de vitesses automatique 2. Module de commande de la boîte de vitesses (TCM) |
3. Levier de vitesse 4. Connecteur de transmission de données (DLC) |

|

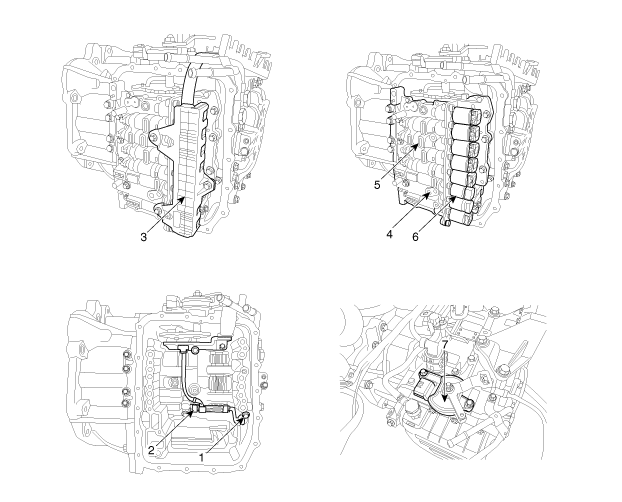

1. Capteur de vitesse d’entrée 2. Capteur de vitesse de sortie 3. Connecteur de l'électrovanne 4. Capteur de température d’huile |
5. Ensemble du corps de soupape 6. Électrovanne 7. Interrupteur de l'inhibiteur |
